Tilikum

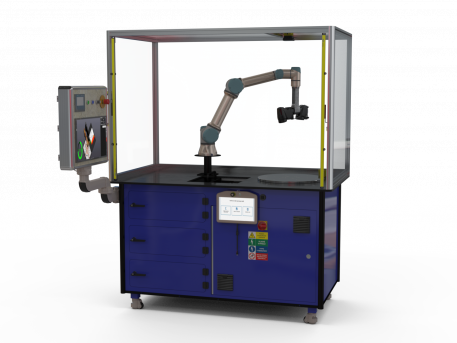

Inspekční pracoviště Tilikum je určeno pro sériovou kontrolu dílů do velikosti 500 mm. Pracoviště je navrženo pro použití v dílenských podmínkách. Výrobní operátoři nemusí mít žádné speciální znalosti a mohou na tomto pracovišti jednoduše kontrolovat vyráběné díly v průběhu výroby.

Hlavními komponenty pracoviště jsou 3D skener HandySCAN 3D BLACK od společnosti Creaform, robot značky Univerzal Robots 5, inspekční software PolyWorks Inspector a řídící systém PLC Siemens.

Poptávka produktu

Zobrazit kompletní fotogalerii

Jednoduchost a všestranost

Kontrolní pracoviště Tilikum je navrženo s ohledy na:

Co nejjednodušší obsluhu pro běžné operátory
Jednoduchou tvorbu nových inspekčních programů
Umístění do dílenského prostředí
Možnost rozšíření o kamerové navádění a čtečku čárových kódů
Dva typy krytování kvůli bezpečnosti a prašnosti
Proces automatické kalibrace

Prvky pracoviště

Inspekční pracoviště Tilikum se skládá z:

3D skeneru HandySCAN 3D BLACK
Robota značky Univerzal Robots 5
Inspekční software PolyWorks Inspector
Otočného stolu vlastní konstrukce
Aretační kolečka pro jednoduché přemísťování pracoviště
Kompletní dokumentace a prohlášení o shodě dle platné legislativy

Konfigurovatelné pracoviště

Základem celého pracoviště je robustní rám stolu, robotické rameno, 3D skener, ovládací panel s dotykovou obrazovkou, inspekční software a otočný stůl. Navíc lze inspekční pracoviště Tilikum rozšířit o tyto prvky:

Zakrytování pracovní plochy s manuálně otevíratelnými vstupními dvířky
Zakrytování pracovní plochy s laserovými závorami u přístupu do pracoviště
Kamera pro navádění uložení dílů na otočný stůl
Čtečka čárových / QR kódů

Odebírat kanál 3D-skenování na YouTube
«

Předchozí strana
1
/
1
Další strana

»
TILIKUM - robot inspection workstation
«

Předchozí strana
1
/
1
Další strana

»

Rozměry:	166 x 96 x 99 cm
Váha:	500 Kg
3D skener:	HandySCAN 3D BLACK
Inspekční software:	PolyWorks Inspector
Robot:	Universal Robots 5
Otočný stůl:	ANO (nosnost 15 Kg)
Proces automatické kalibrace:	ANO (nastavitelná doba, počet cyklů)
Řídící system:	PLC Siemens
Přívod el. energie:	230 V
Možnost rozšíření o OPCE	ANO (krytování pracovního prostoru, kamera pro pozicování dílů, čtečka čárových/QR kódů)

Rychlost

Tilikum umožňuje měření stovek dílů denně. Je tedy perfektní pro přímou kontrolu v sériové výrobě. Už není nutné díly převážet po celé firmě na kontrolu do oddělení kontroly kvality. Systém se velmi snadno integruje do již zaběhnutých pracovních podmínek a nabízí jednoduché ovládání pro operátory ve výrobě. Díky všem těmto vlastnostem se tak velmi zkracuje potřebný čas na ověřování kontroly kvality během výroby.
- Velmi rychlé 3D skenování
  Až 1 300 000 měření za sekundu
- Povrch dílů
  Nezáleží na barvě ani lesklosti
- Oblast skenování
  11 modrých laserových křížů (+ 1 extra linie pro dutiny)
Přesnost a rozlišení

Díky své metrologické přesnosti, opakovatelnosti a rozlišení přináší HandySCAN 3D BLACK vysoce kvalitní výsledky. Je jedno, zda na plochách, hranách nebo geometrických prvcích. HandySCAN 3D BLACK nepotřebuje pevné nastavení parametrů, což z něj dělá 3D skener vhodný pro průmyslovou automatizaci v dílenských podmínkách.
- Přesnost v dílenských podmínkách
  od 0,025 mm
- Objemová přesnost
  0,035 mm
- Vysoké rozlišení
  0,1 mm
Všestrannost

HandySCAN 3D BLACK kombinuje sílu optické technologie a modrých laserových paprsků. Díky tomuto 3D skeneru lze snímat jak černé povrchy, tak i vysoce lesklé povrchy.
- Modré laserové kříže
  Ideální pro lesklé a reflexní povrchy
- Pracovní prostor
  Pro díly do 500 mm
