CT skenování při opravě klarinetu

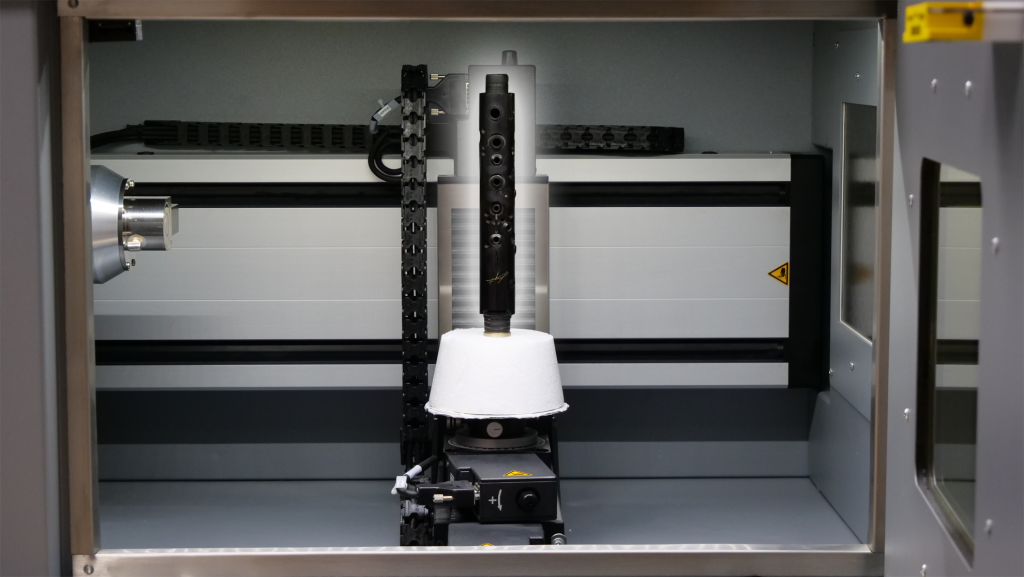

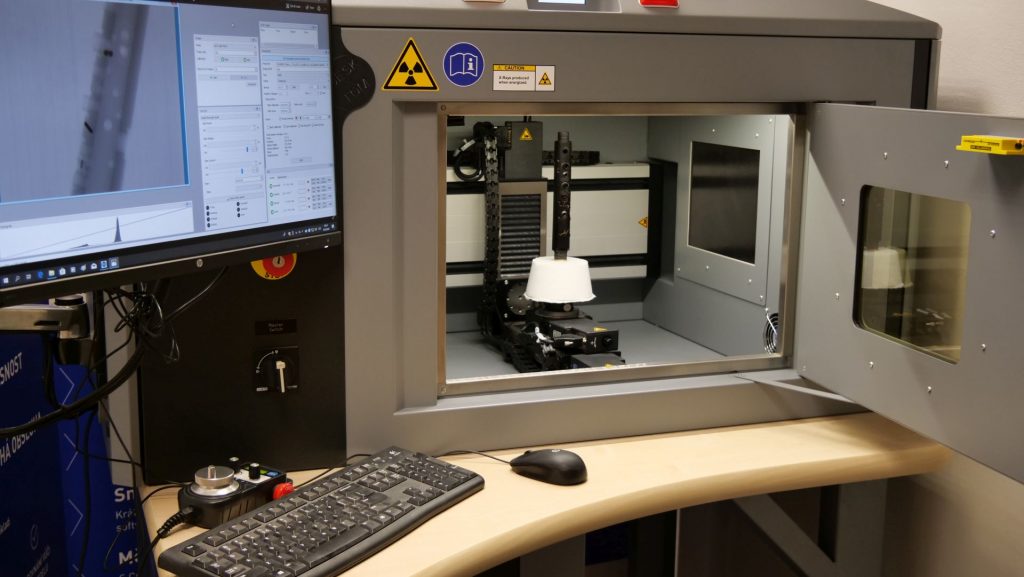

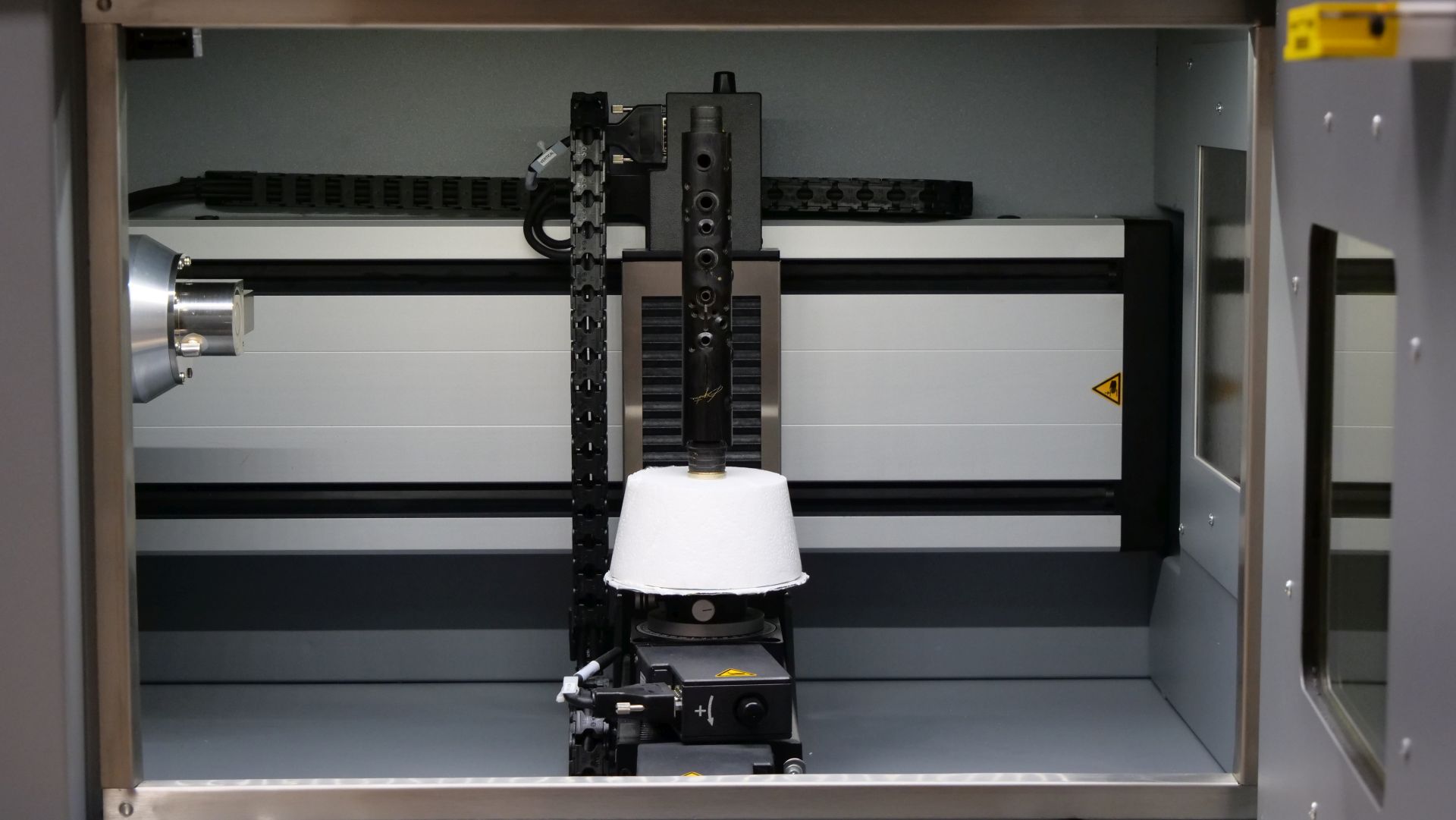

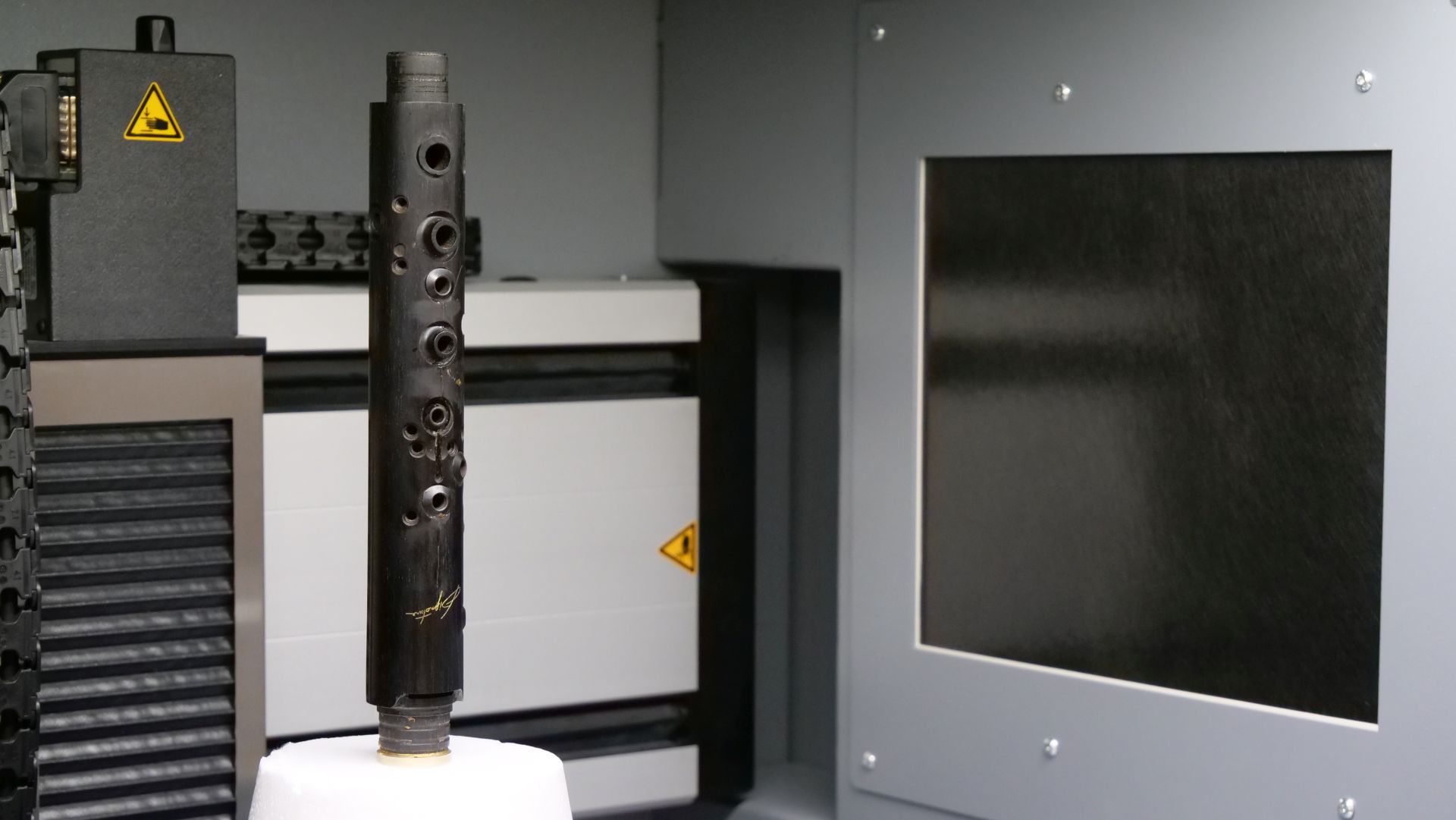

U firmy SolidVision s.r.o. jsem poptal tomografii dřevěného hudebního nástroje, klarinetu, za účelem zjištění rozsahu poškození dřevěné struktury. Vzhledem k jedinečnosti tohoto dílce, který se nám nedařilo ani u výrobce nahradit za jiný, z důvodu intonačních a akustických vlastností, jsme se rozhodli tento dílec, pokud možno opravit co nejdůkladněji. K tomu bylo zapotřebí odhalit všechny stávající a počínající praskliny po celé délce tohoto dílu.

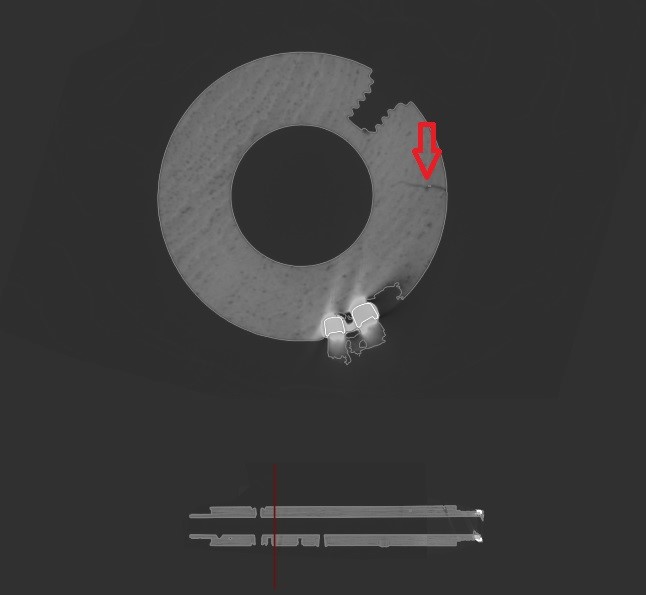

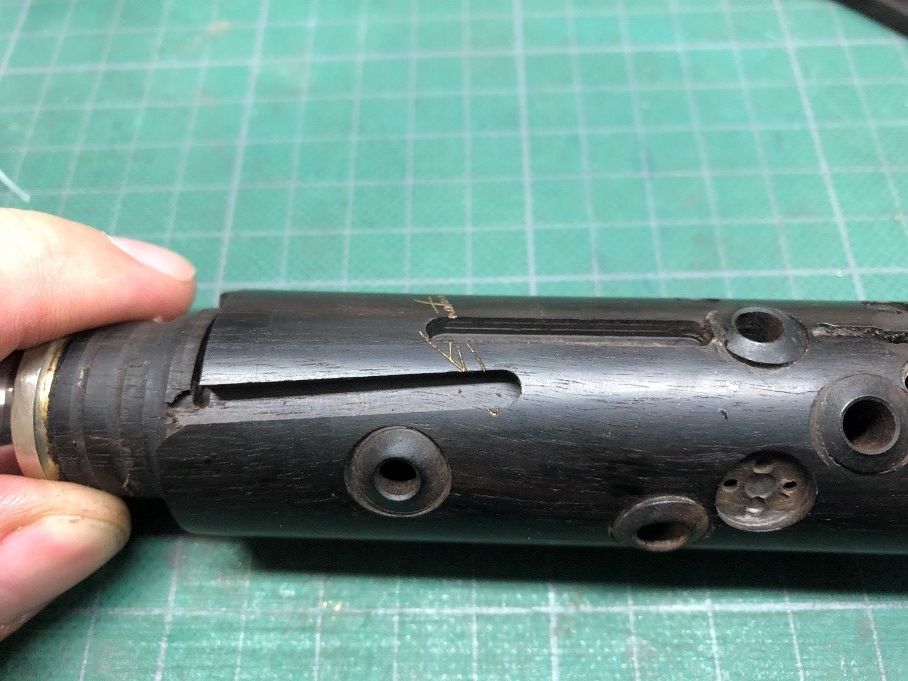

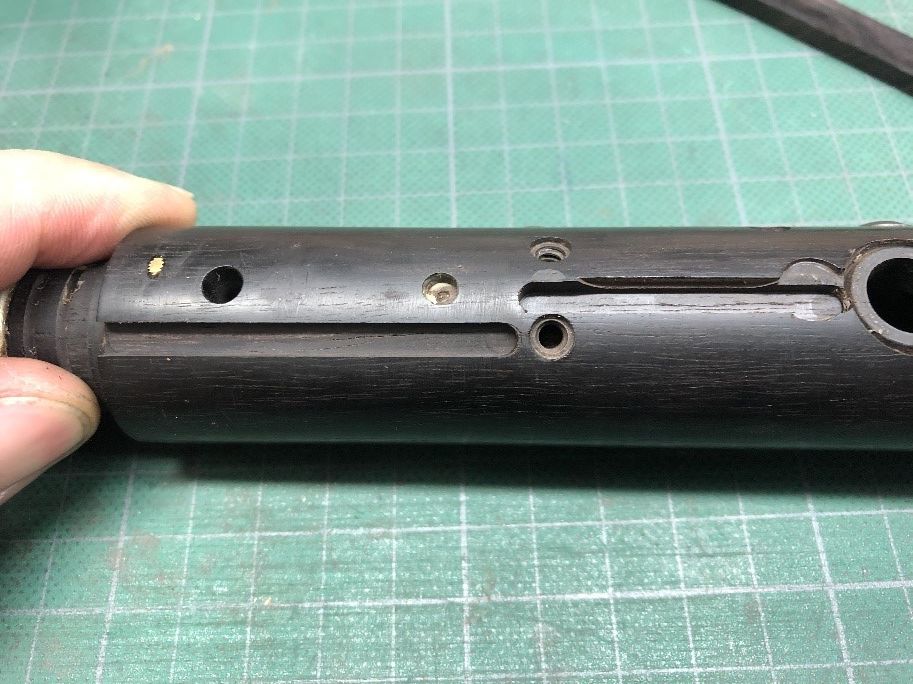

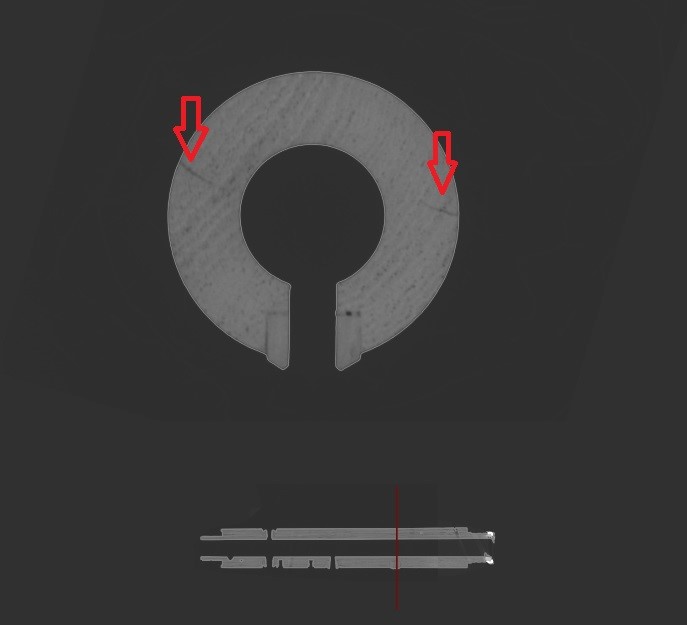

Díky CT skenování se daly určit v prvé řadě počátky a konce prasklin a neméně důležitá informace byla hloubka prasklin. Toho se využilo při následujícím odfrézování.
Pokusím se shrnout výhody tohoto skenování v následujících bodech:

• Jasně zřetelná hloubka prasklin
• Odhalení vad předešlé opravy
• Odhalení malých prasklin, které nebylo možné pozorovat běžným prohlédnutím

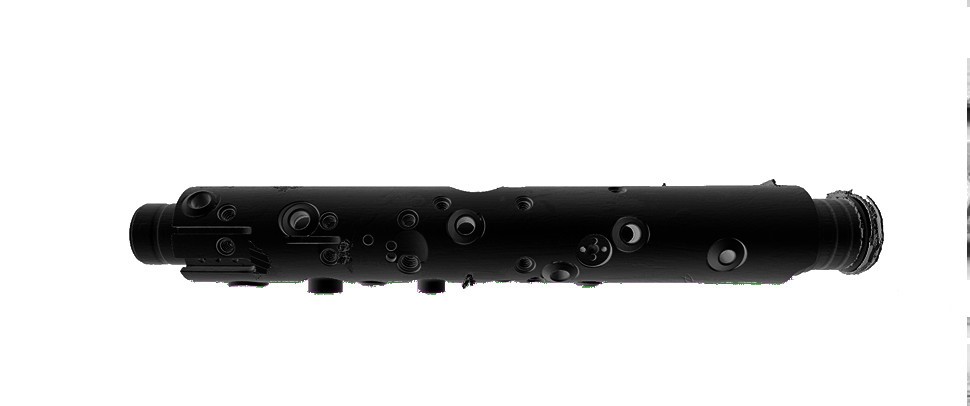

• Porozumění stavby nástroje a použité technologie výrobcem
• Způsob vrtání některých otvorů

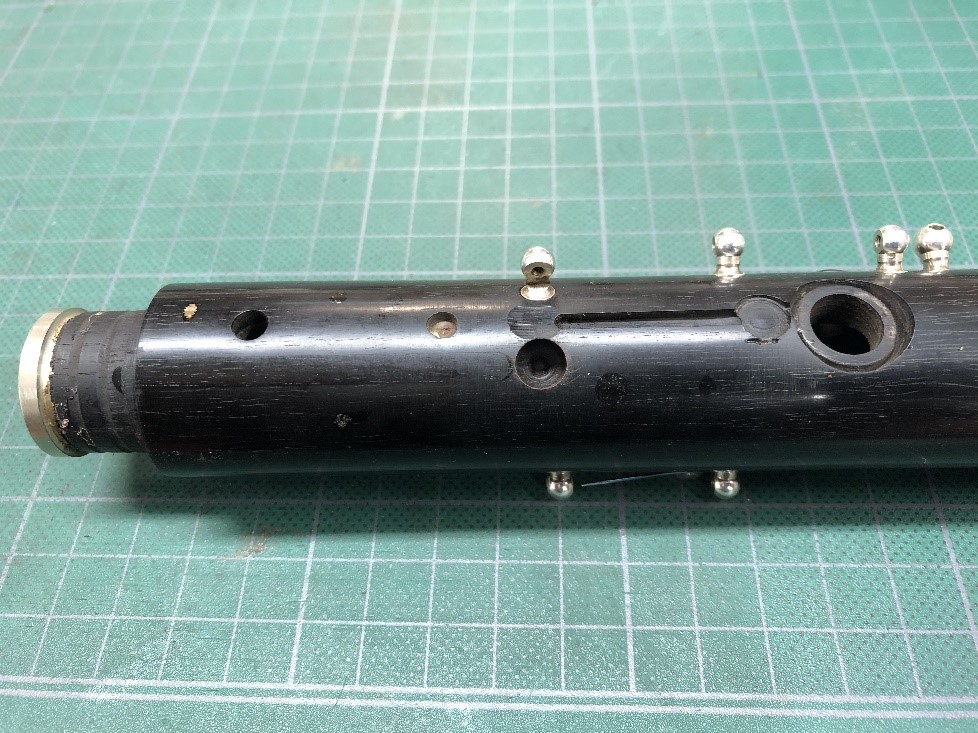

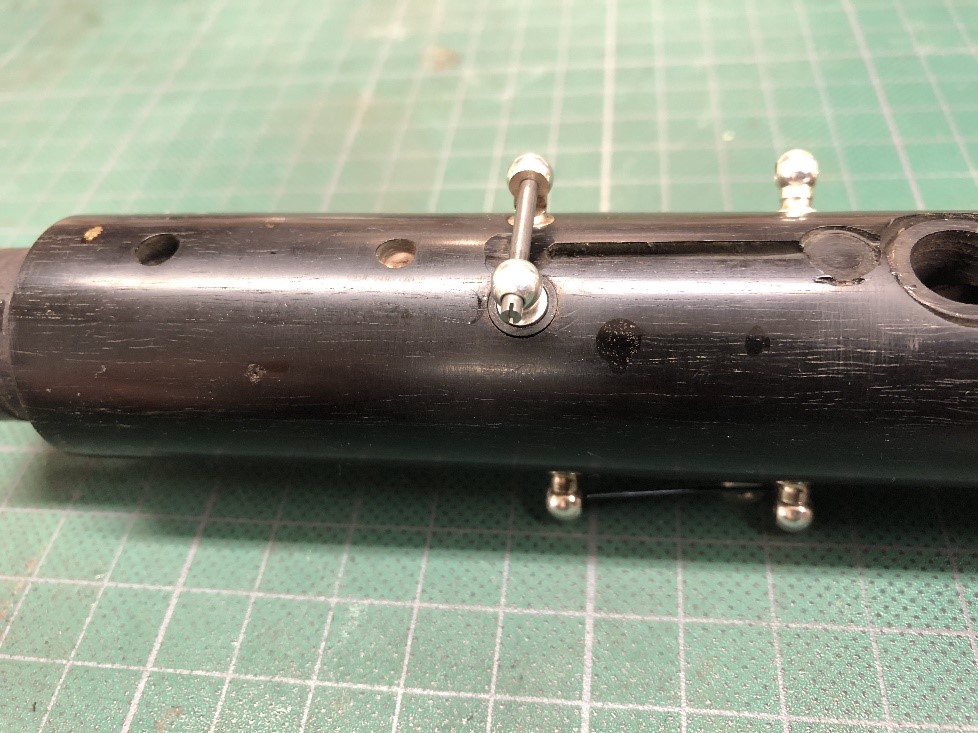

• Potvrzení úspěšnosti výměny tónového otvoru
• Zobrazení tvaru tónových otvorů a jejich vliv na intonaci
• Vnitřní vrtání nástroje

Tyto poznatky lze porovnat se starším nástrojem ze stejné modelové řady a pozorovat, jak se v průběhu let nástroj mění v závislosti na hraní.

Autor:
Jan Provazník
Atelier H&M
www.atelierhm.cz
