Zařazením 3D skenování a kontroly kvality do výuky podstatně zvýšíte odbornou znalost svých studentů a prestiž vaší školy. V současné době se mluví o moderních trendech průmyslu 4.0., kde má kontrola kvality pomocí moderních technologií svůj velký podíl. Creaform ACADEMIA vám umožňuje finančně dosáhnout na tyto moderní technologie a začlenit je do osnovy vzdělávání ve vaší škole. Studenti absolvující vaši školu tak budou mnohem lépe připraveni na svou budoucí kariéru.

Nabízené řešení Creaform ACADEMIA obsahuje: profesionální 3D skener ACADEMIA, bezplatný software se všemi doplňky, který vám pomůže zařadit 3D technologie do výuky. Máte tak možnost začlenit moderní technologii 3D skenování do své výuky bez nutnosti velké finanční zátěže.

Balíček

Profesionální 3D skener ACADEMIA od firmy Creaform.

Díky profesionálnímu 3D skeneru ACADEMIA můžete vašim studentům dát do rukou nástroj, který je posune dál ve zkušenostech a znalostech. Tento 3D skener je jednoduchý a na obsluhu zcela intuitivní. Můžete tak studentům poskytnout praktické znalosti z oblastí jako produktový design, reverzní inženýrství, či kontrola kvality.

V balíčku je zahrnuto:

3 profesionální skenery ACADEMIA (k dispozici jsou i jiné varianty)
Software ACADEMIA, který pokrývá reverzní inženýrství a kontrolu kvality (VXmodel a VXinspect)
5 let údržbu na 3D skener a software
Tréninkové materiály pro produkty ACADEMIA

Pro obohacení výukových osnov můžete využít:

Připravené školicí materiály, se všemi doplňky pro obohacení výuky
Nejlevnější průmyslový 3D skener přizpůsobený pro účel výuky
Využití programů v reálných pracovních postupech ve výrobě
Přenosné, rychlé a jednoduché řešení 3D měření. Staňte se odborníky ihned!
Není potřeba žádné speciální školení na ACADEMIA, vše naleznete v dodaných materiálech

Technické specifikace

	ACADEMIA 10	ACADEMIA 50
Velikost skenovaného objektu (doporučená)	0,3 – 3,0 m
Přesnost	Od 0,250 mm
Rozlišení sítě	0,500 mm
Rozlišení měření	0.500 mm	0.500 mm
Rychlost měření	550 000 měření/s ⁽¹⁾
Objemová přesnost (odvíjí se od velikosti dílu)	0,500 mm/m
Oblast skenování	380 x 380 mm
Vzdálenost skeneru od objektu	400 mm
Hloubka ostrosti	250 mm
Zdroj světla	Bílé světlo (LED)
Textura	N/A	24 Bits
Metody pozicování skeneru	Geometrie a/nebo poziční body	Geometrie a/nebo poziční body a/nebo na texturu
Váha	850 g	950 g
Rozměry (DxŠxV)	96 x 140 x 258 mm	150 x 171 x 251 mm
Připojení k PC	1 x USB 2.0
Provozní teplota	5 – 40°C
Provozní okolní vlhkost (bez kondenzace)	10–90 %
Certifikace	EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), IP50, WEEE

(1) Platí při použití pozičních bodů, nebo pokud má díl různorodý členitý povrch

Bezplatný balíček programů Creaform ACADEMIA

Nyní máte špičkový software od firmy Creaform na dosah ruky.

Balíček Creaform ACADEMIA obsahuje i velmi potřebnou část na zpracování dat. Bez potřebných programů byste nemohli ve výuce se studenty řešit projekty od začátku až do konce. Díky této nabídce získáte 50 licencí zdarma na software pro aplikaci kontroly kvality a 50 licencí pro reverzní inženýrství.

V balíčku se nachází tyto moduly:

Akviziční moduly:

VXscan / VXprobe / VXshot

Aplikační moduly:

VXmodel (modul pro reverzní inženýrství SKEN do CAD)
VXinspect (inspekční modul pro kontrolu kvality)

	VXscan, VXprobe, VXshot ⁽¹⁾	VXmodel ⁽²⁾	VXinspect ⁽²⁾
Měření pomocí více metod	X		X
Úprava polygonové sítě		X
Zarovnání	X	X	X
Geometrické entity	X	X	X
NURBS Plochy		X
Převod do CAD software		X
Import CAD dat		X	X
Geometrické rozměry a tolerance (GD&T)		X	X
Tvorba reportů			X

⁽¹⁾ Akviziční moduly jsou součástí všech technologií od firmy Creaform.
⁽²⁾ Verze VXmodel a VXinspect ACADEMIA nepodporují importování polygonové sítě. Je možné otevírat pouze projekty vytvořené skenery od firmy Creaform.

Volně stažitelné výukové materiály

Propracovaný program pro zdokonalení výuky 3D skenování

Krom 3D skeneru a zdarma 50 licencí software obsahuje balíček ACADEMIA také propracované didaktické materiály. Tyto materiály vám pomohou upravit osnovu výuky 3D skenování tak, aby byla v souladu s dnešními průmyslovými požadavky. Materiály zahrnují tři hlavní tematické oblasti: 3D skenování, reverzní inženýrství a proces kontroly kvality.

Na webu Creaform budete mít také neomezený přístup ke specifickým informacím a nástrojům, které vám pomohou při přípravě vašich přednášek. Tyto informace lze použít a aplikovat v jakékoliv třídě nebo laboratoři. Všechny materiály jsou navržené s důrazem na získání praktických zkušeností a zaujmou tak většinu studentů.

Výukové materiály obsahují:

Přizpůsobitelné výukové prezentace
Video návody a dokumentace pro samo-studium
Předem připravené výukové cvičení včetně dat. Vždy si tedy lze procvičit získané znalosti i prakticky.

Vzdělávací řešení pro výzkumné pracovníky

Inovace a rozšíření vašich možností při práci na výzkumných projektech!

Creaform ACADEMIA je nově uveřejněná sada nástrojů, která má pomoci výzkumným pracovníkům a vědcům v přístupu ke 3D technologiím. Pomocí ACADEMIA můžete inovovat své postupy a znalosti v oblasti metrologie. Celé řešení jde v duchu nově nastavených trendů a procesů ukrytých pod pojmem Průmysl 4.0.

Sada pro výzkum a vývoj obsahuje naše přenosné 3D skenery s vysokou přesností, nebo přenosné CMM (PCMM). Ke 3D skeneru také obdržíte zdarma aplikační software (pro reverzní inženýrství a kontrolu kvality). A samozřejmě nesmíme zapomenout na 5letou údržbu na hardware a software.

ACADEMIA vám umožní provádět kvalitní výzkum s využitím všech moderních inovací. Program ACADEMIA je nastaven tak, aby minimalizoval vstupní náklady na pořízení profesionálního pracoviště pro vědecké účely.

Balíček

Metrologické nástroje na dosah ruky

Nyní můžete využít profesionálních 3D skenerů od firmy Creaform 3D. Nedovolte, aby vám limity zařízení nebo rozpočet zpomalovaly práci na výzkumných projektech. Creaform ACADEMIA nabízí pro potřeby výzkumu celou řadu profesionálních 3D skenerů, včetně nutného software. Není důležité, jaký výzkum budete v budoucnu provádět. Vždy budete moci využít rychlost, přesnost a přenositelnost těchto metrologických řešení.

V nabízené sadě naleznete:

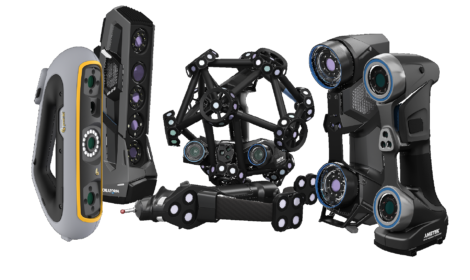

Jeden z profesionálních skenerů. Vybrat lze z těchto skenerů Go!SCAN 3D, HandySCAN 3D, MetraSCAN 3D a nebo CMM HandyPROBE.
Software od firmy Creaform (VXmodel a VXinspect), Profesionální nástroje pro reverzní inženýrství a kontrolu kvality.
5letá údržba, včetně kalibrace 3D skeneru

Vlastnosti, které vám pomohou při dalším výzkumu

Nabízený balíček je celé řešení na klíč, určené k provádění komplexního výzkumu
Kompletní portfolio metrologických zařízení za příznivou cenu
Dodané řešení pro metrologii je plně přenosné, rychlé a snadno použitelné

Technické specifikace

		Go!SCAN SPARK™	HandySCAN 307™	HandySCAN BLACK™ \| Elite	MetraSCAN 750™\|Elite
Velikost skenovaného objektu (Doporučená)		0.1 – 4 m	0.1 – 4 m	0.05 – 4 m	0,2–6 m
Přesnost		Od 0,05 mm⁽²⁾	Od 0,04 mm⁽²⁾	Od 0,025 mm⁽³⁾	Od 0,030 mm⁽²⁾
Měřící rozlišení		0,100 mm		0,025 mm	0,050 mm
Rychlost měření		1 500 000 měření/s	480 000 měření/s	1 300 000 měření/s	480 000 měření/s
Objemová přesnost ⁽⁴⁾ (dle pracovního prostoru)	9,1 m³ (320 ft³)	N/A			0,064 mm
Objemová přesnost ⁽⁴⁾ (dle pracovního prostoru)	16,6 m³ (586 ft³)	N/A			0,078 mm
Objemová přesnost (dle velikosti dílu)		0.050 mm + 0.150 mm/m⁽⁵⁾	0.020 mm + 0.100 mm/m⁽⁶⁾	0.020 mm + 0.040 mm/m⁽⁶⁾	N/A
Oblast skenování		390 x 390 mm	275 x 250 mm	310 x 350 mm	275 x 250 mm
Vzdálenost skeneru od objektu		400 mm	300 mm
Hloubka ostrosti		300 mm	250 mm		200 mm
Zdroj světla		Bílé světlo LED (99 pruhů)	7 červených laserových křížů	11 modrých laserových křížů (+ 1 extra linie)	7 červených laserových křížů (+ 1 extra linie)
Třída laseru		N/A	2M (bezpečný pro zrak)
Rozlišení textury		50 až 200 DPI	N/A
Metody pozicování		Geometrie a/nebo barva a/nebo body	Poziční body		Poziční body (optimální)
Váha		1,25 kg	0.85 kg	0,94 kg	Scanner: 1,38 kg C-Track: 5,7 kg
Rozměry (DxŠxV)		89 x 114 x 346 mm	122 x 77 x 294 mm	142 x 79 x 288 mm	289 x 235 x 296 mm
Provozní teplota		5–40 °C
Provozní okolní vlhkost (bez kondenzace)		10–90 %
Certifikace		EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), IP50, WEEE, Kompatibilní s externí baterií (od výrobce),

(1) K dispozici jsou také jiné modely 3D skenerů HandySCAN 3D a MetraSCAN 3D.
(2) Typická hodnota při měření průměru artefaktu kalibrované koule.
(3) HandySCAN BLACKΙElite (akreditováno podle ISO 17025): Na základě standardu VDI / VDE 2634 část 3. Výkon snímací chyby
(4) Podle standardu ASME B89.4.22. Výkon je hodnocen pomocí artefaktů se sledovatelnou délkou jejich měřením na různých místech a orientacích v pracovním objemu C-Track (hodnota = maximální odchylka). Výkon zařízení HandyPROBE Next a MetraSCAN 3D závisí na pracovním objemu, ve kterém se měření provádí: 9,1 m3 (320 ft3) nebo 16,6 m3 (586 ft3).
(5) S pozičními body, nebo s předmětem obsahujícím odpovídající geometrii / barevnou texturu pro polohování.
(6) HandySCAN BLACKΙElite (akreditován podle ISO 17025): Na základě standardu VDI / VDE 2634 část 3. Chyba vzdálenosti koulí se hodnotí pomocí artefaktů se sledovatelnou délkou jejich měřením na různých místech a orientacích v pracovním objemu. HandySCAN 307: Hodnota pro měření vzdálenosti koulí na artefaktu kalibrované délky.

Bezplatný balíček programů Creaform ACADEMIA

Rozjeďte vaše inovace se špičkovými programy na reverzní inženýrství a kontrolu kvality

Creaform ACADEMIA obsahuje výkonný a plně integrovaný 3D aplikační software společnosti Creaform, který vám umožní pokročit ve vašem ultra-specifickém výzkumu s využitím nejnovějších inovací v oblasti metrologie a technologie 3D měření. V tomto balíčku získáte bezplatně 50 licencí.

V balíčku se nachází tyto moduly:

Akviziční moduly:

VXscan / VXprobe / VXshot

Aplikační moduly:

VXmodel (modul pro reverzní inženýrství SKEN do CAD)
VXinspect (inspekční modul pro kontrolu kvality)

	VXscan, VXprobe, VXshot⁽¹⁾	VXmodel²	VXinspect²
Měření pomocí více metod	X		X
Úprava polygonové sítě		X
Zarovnání	X	X	X
Geometrické entity	X	X	X
NURBS Plochy		X
Převod do CAD software		X
Import CAD dat		X	X
Geometrické rozměry a tolerance (GD&T)		X	X
Tvorba reportů			X

STUDIJNÍ OBLASTI A VZDĚLÁVACÍ PROGRAMY

Technologie 3D měření společnosti Creaform jsou součástí rostoucího počtu vzdělávacích programů a výzkumných projektů v oblasti vysokoškolského vzdělávání. Zde jsou jen některé oblasti, ve kterých společnost Creaform pomohla výzkumným týmům udělat důležité objevy.

VĚDA A TECHNIKA

Creaform ACADEMIA byla vyvinuta pro řešení skutečných problémů v dnešních náročných strojírenských odvětvích, jako jsou letectví, automobilový a zpracovatelský průmysl. 3D měřicí technologie společnosti Creaform mohou být použity pro:

Kontrola deformace a opotřebeni
Řízení a nastavení nástrojů
Vývoj produktů
Kontrola správnosti výroby
Výstupní kontrola
Reverzní inženýrství
Pomoc při sestavování složitých komponentů a montáži

APLIKOVANÁ VĚDA

Creaform ACADEMIA je ideální pro zkušební a praktické vědecké projekty:

Údržba
Posouzení poškození
Kontrola správnosti výroby

PRŮMYSLOVÝ DESIGN A STYLING

Řešení 3D metrologie od společnosti Creaform mohou být použity v různých fázích vývojového procesu tak, aby pomohly podpořit vývoj a výrobu nových produktů. Creaform ACADEMIA je ideální řešení pro špičkové školy v oborech průmyslového designu, které chtějí umožnit svým studentům přístup k nejnovější 3D technologii.

Vývoj produktů
Reverzní inženýrství
Kontrola správnosti výroby
3D tisk

PŘÍRODNÍ VĚDY A ARCHEOLOGIE

3D měřicí technologie, jako jsou technologie vyvinuté firmou Creaform, jsou široce používány v následujících oblastech, neboť jejich přenositelnost je činí ideální pro práci v terénu:

Ochrana památek
3D skenování sbírek artefaktů
Obnova a rekonstrukce poškozených kusů
Virtuální reprodukce
Zvětšování / zmenšování architektonických modelů

VÝZKUMNÉ PROJEKTY

Naše zařízení mohou být použita v náročných výzkumných projektech, které vyžadují přesná měření ve 3D bez ohledu na oblast měření – od 3D archivace dat, přes porovnávání měření, po studie deformací ve 3D.

SERVISNÍ STŘEDISKA

Vzdělávací instituce mohou za pomoci zařízení Creaform zajímavým způsobem docílit návratnost svých investic, a to díky realizaci zakázkového 3D měření pro firmy ze soukromého nebo veřejného sektoru.
