Scan to 3D

Tento modul slouží k základní úpravě polygonální sítě (.scn, .3ds, .obj, .stl, .wrl, .ply, …) a mračna bodů (.xyz, .txt, .asc, .vda, .igs). Následně lze tyto objekty převést do ploch a pracovat s nimi ve 3D prostředí dostupnými nástroji pro úpravu ploch v 3D modeláři SolidWorks. Tento modul je obsažen v SolidWorks Premium.

Průvodce přípravou sítě

Při použití této funkce Vás SolidWorks nadále postupně provází všemi možnostmi pro úpravu sítě nebo mračna bodů. Postup práce:

  • Zvolení sítě nebo mračna bodů (označení kurzorem v pracovní ploše)
  • Úprava orientace sítě (orientace nemusí být upravována, funkci nemusíme využít)
  • Odstranění nadbytečných dat (odmazání okolního šumu a nadbytečných míst)
  • Zjednodušení (procentuálně lze upravit celkovou velikost sítě nebo pouze v uživatelem označených oblastech)
  • Vyhlazení (tato funkce nám umožňuje vyhladit nerovnosti na zpracovávaném objektu. Opět je v nabídce globální nebo místní vyhlazení)
  • Vyplnění děr (pokud objekt obsahuje díry, modul je rozpozná a záplatuje)
  • Modelování ploch (automatické nebo řízené – viz níže)

Úprava sítě

V této položce můžete libovolně měnit orientaci objektu, jeho polohu, kopírovat objekt na novou polohu a zvětšovat ho offsetem. Přesouvat/otáčet objektem lze parametricky nebo myší interaktivně v pracovním prostoru.

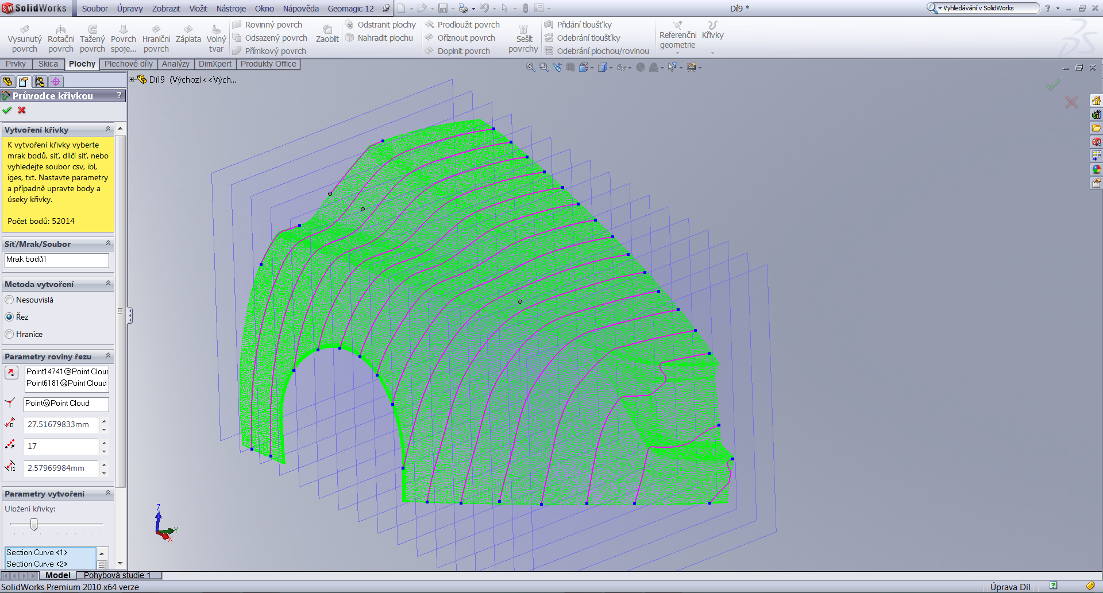

Průvodce křivkou

Tato funkce nám umožňuje získání křivek z importovaného objektu. Získané křivky jsou dále používány pro opětovné modelování dílu pomocí prvků vysunutí, tažení, atd… Křivky můžeme získat z řezů objektem nebo z hranic objektu.

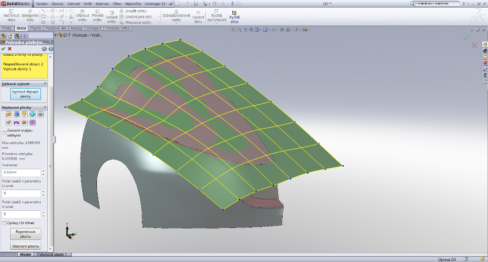

Průvodce plošným modelováním

  • Automatické modelování

SolidWorks si sám vytvoří návrh ploch na objektu a uživatel má možnost volby „Detailů plochy“. CAD přichytí na objekt jednotlivé plochy a v případě nesprávného uchycení uživatel upraví špatně uchycené plochy manuálně. Plochy nejsou parametrické.

  • Řízené modelování:

V řízeném modelování uživatel ovlivňuje tvorbu ploch už od počátku. Prvním krokem je objekt rozdělit na regiony, ke kterým se následně budou přiřazovat plochy. V tomto módu SolidWorks přichytává k vybraným regionům zvolený tvar plochy (rovina, válec, kužel, koule, torus, vysunutí, B-splajn). Po přiřazení ploch k regionům lze využít funkce SolidWorksu pro úpravu ploch (ořezání, záplatování, odstranění, atd.) a model „doladit“.

Analýza odchylek

Tato analýza slouží pro kontrolu odchylek mezi polygonální sítí a nově vytvořenými plochami.

Nabízíme tři režimy kontroly:

  • Odchylka mezi plochou a sítí
  • Odchylka mezi křivkou a sítí
  • Odchylka sítě k síti

V každém režimu si může uživatel sám nastavovat rozsah tolerance kontroly a prvky, které se mají kontrolovat.
