Jak rychle vytvořit CAD model ze skenu

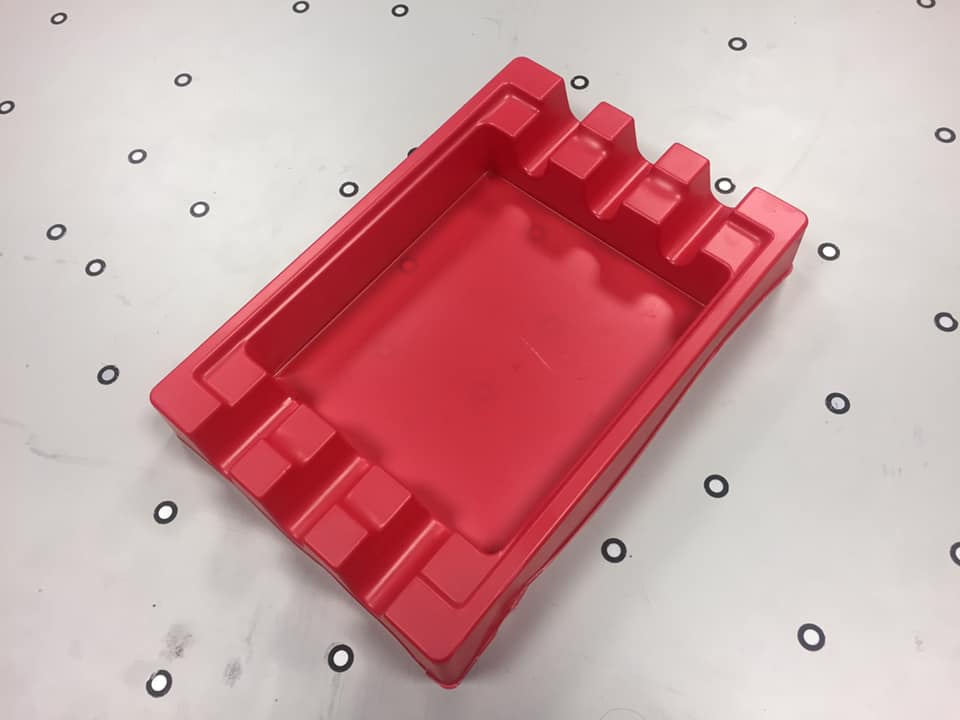

Využití 3D skenování v reverzním inženýrství nám nabízí velmi široké možnosti uplatnění. V tomto případě jsme vytvořili CAD model formy na základě 3D skenu plastového výlisku.

K naskenování jsme použili cenově dostupný ruční 3D skener HandySCAN SILVER se 7 červenými laserovými kříži. Výhodou u tohoto skeneru je možnost přepnout z laserových křížů na 1 laserovou čáru pro hůře dostupná místa.

Pro zpracování dat jsme použili software VXmodel, ve kterém jsme vytvořili geometrické entity, řezy, NURBS plochy a ty jsme exportovali přímo do SOLIDWORKS, kde se vytvořil CAD model plastového výlisku a následně forma.

Shlédněte naše zrychlené video se zpracováním dat v softwarech VXmodel a SOLIDWORKS
