Součástí řady HandySCAN 3D™, která představuje průmyslový standard v oblasti přenosných 3D skenerů metrologické kvality, je model HandySCAN 3D|EVO Series™.
Tento model nabízí výkonné vestavěné grafické uživatelské rozhraní (GUI), které zvyšuje uživatelský komfort a efektivitu.
Zároveň poskytuje špičkové metrologické vlastnosti značky Creaform: ověřenou spolehlivost, proslulou přenosnost a bezkonkurenční akreditovanou přesnost.
Díky integraci funkcí rozšířené reality (AR) a fotoaparátu řada EVO dále zjednodušuje a zefektivňuje proces kontroly – umožňuje odborníkům na QA a QC lépe a rychleji dokumentovat hodnocení dílů a realizovat pracovní postupy s vyšší efektivitou.
HandySCAN 3D|EVO Series také nabízí bezdrátové připojení a robustní platformu 3D metrologického softwaru – poskytuje plně integrované řešení, které nově definuje jednoduchost použití a umožňuje novým uživatelům rychle zvládnout technologii, a zároveň splňuje požadavky i těch nejpokročilejších uživatelů.
Odborníci na kontrolu kvality potřebují výsledky, kterým mohou důvěřovat. Jen tak mohou činit informovaná rozhodnutí a efektivně řešit výrobní výzvy.
HandySCAN 3D | EVO Series vám umožní s jistotou provádět rozměrové inspekce a ověřovat kvalitu i těch nejsložitějších tvarů – na základě ověřitelných specifikací, které splňují nejpřísnější požadavky průmyslu.

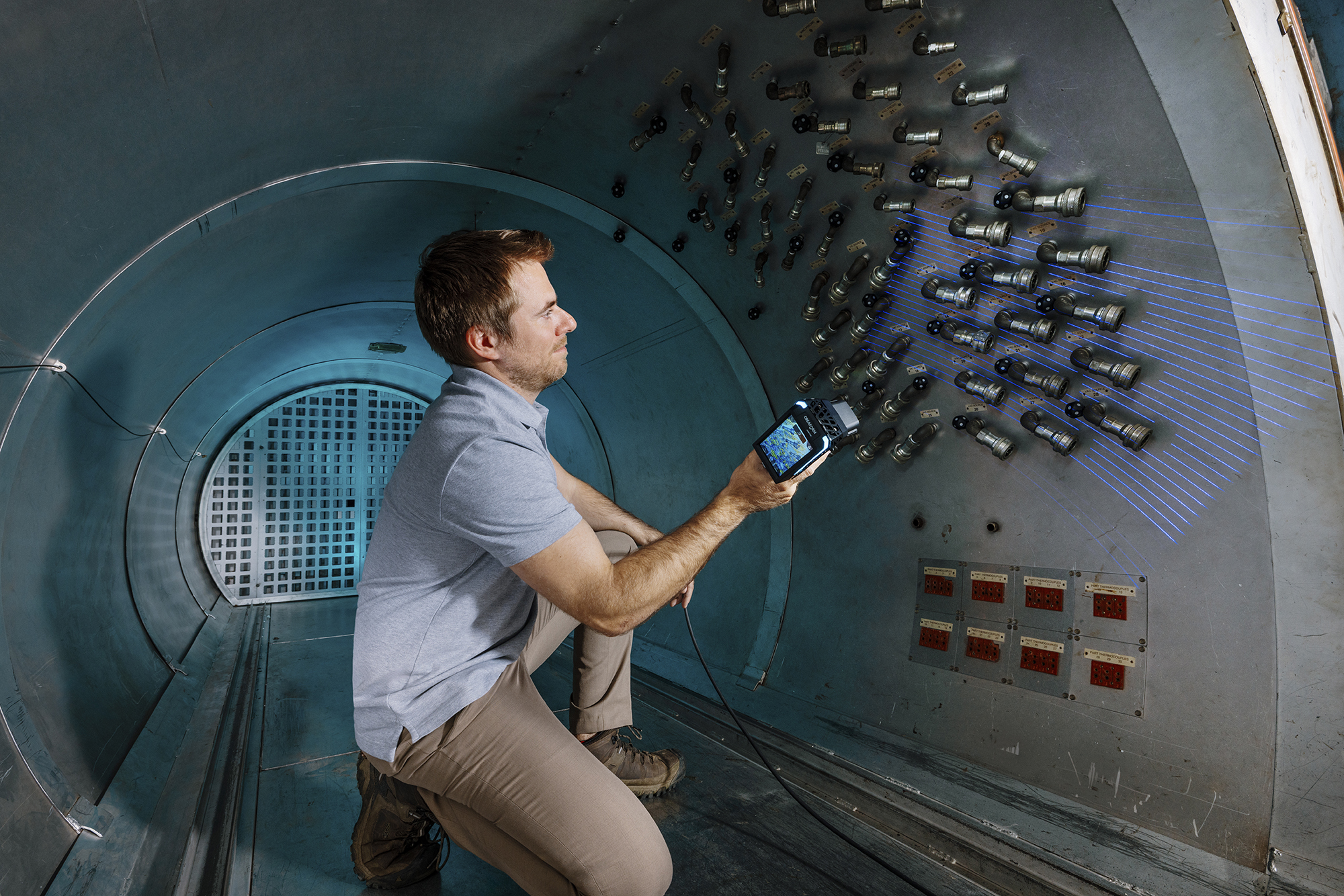

Řada HandySCAN 3D | EVO Series byla navržena tak, aby zjednodušila proces skenování a zlepšila ergonomii – sladěním pohledu uživatele na skenovaná data i fyzický díl. Díky tomu je získávání dat intuitivnější, pohodlnější a efektivnější.
Jako původní tvůrce ručního laserového 3D skeneru s automatickým polohováním Creaform redefinoval hranice metrologie a neustále posouvá limity skenovací technologie – nastavuje nové standardy v oboru.
S více než 20 lety zkušeností navrhujeme naše laserové 3D skenery tak, aby splňovaly nejvyšší požadavky na kvalitu. Tento závazek učinil z řešení Creaform pro rozměrové měření důvěryhodnou volbu s ověřenými výsledky i pro nejnáročnější aplikace v oblasti kontroly kvality.
Vývoj produktu zahrnuje všechny fáze uvedení výrobku na trh – od nápadu přes návrh a konstrukci až po samotný vývoj.

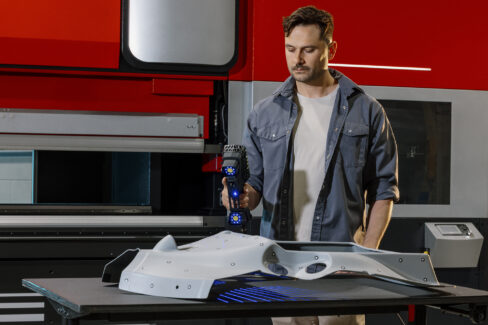

Ruční 3D skenery Creaform umožňují konstruktérům a průmyslovým designérům vytvářet 3D modely ze stávajících fyzických objektů.

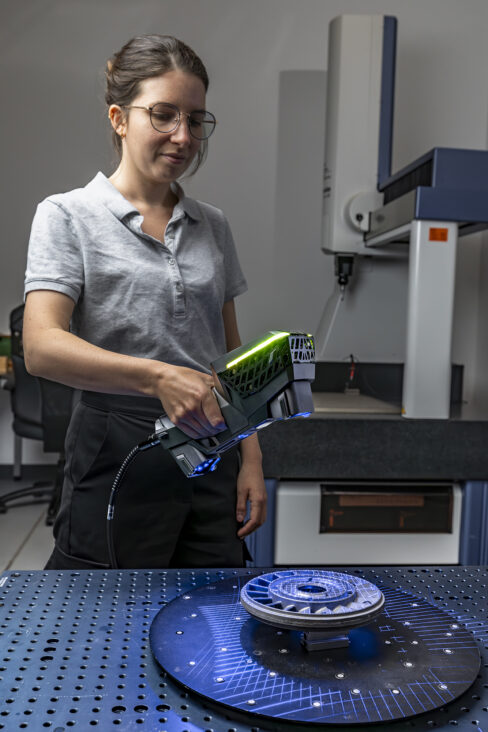

Technologie 3D skenování a sondování – ruční nebo automatizované – umožňují inženýrům a manažerům QC/QA měřit rozměry, ověřovat kvalitu vyráběných dílů a identifikovat příčiny problémů zjištěných během inspekcí.
Vzdělávací řešení pro progresivní učitele a výzkumníky, kteří chtějí inspirovat, spolupracovat a posouvat hranice inovací pomocí nejnovějších technologií 3D měření.

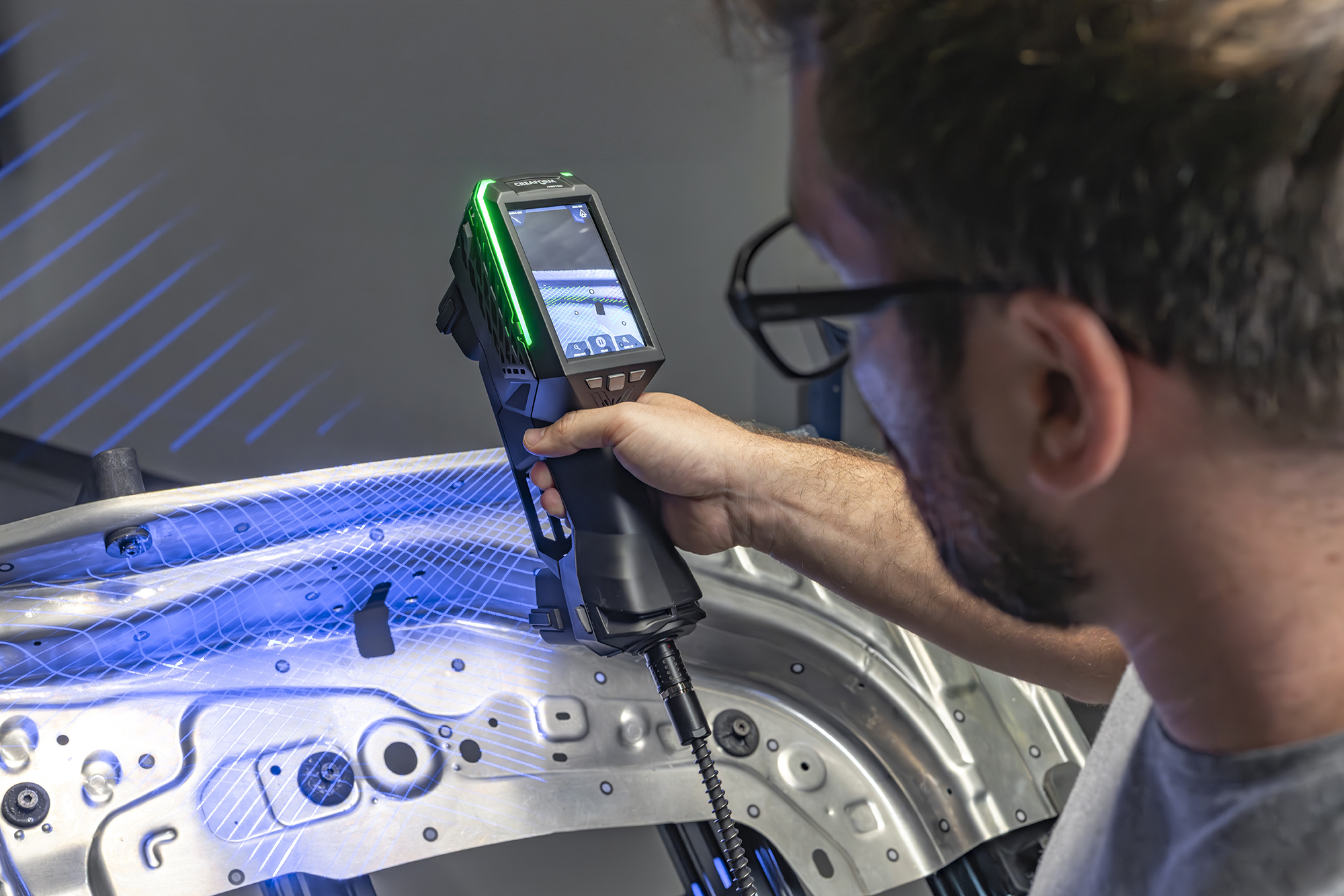

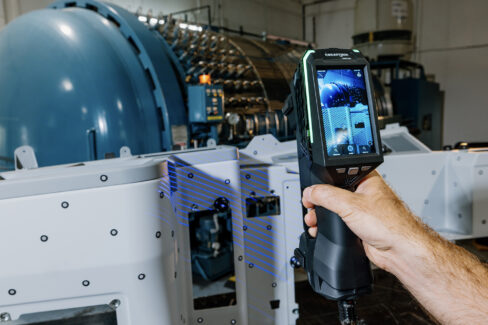

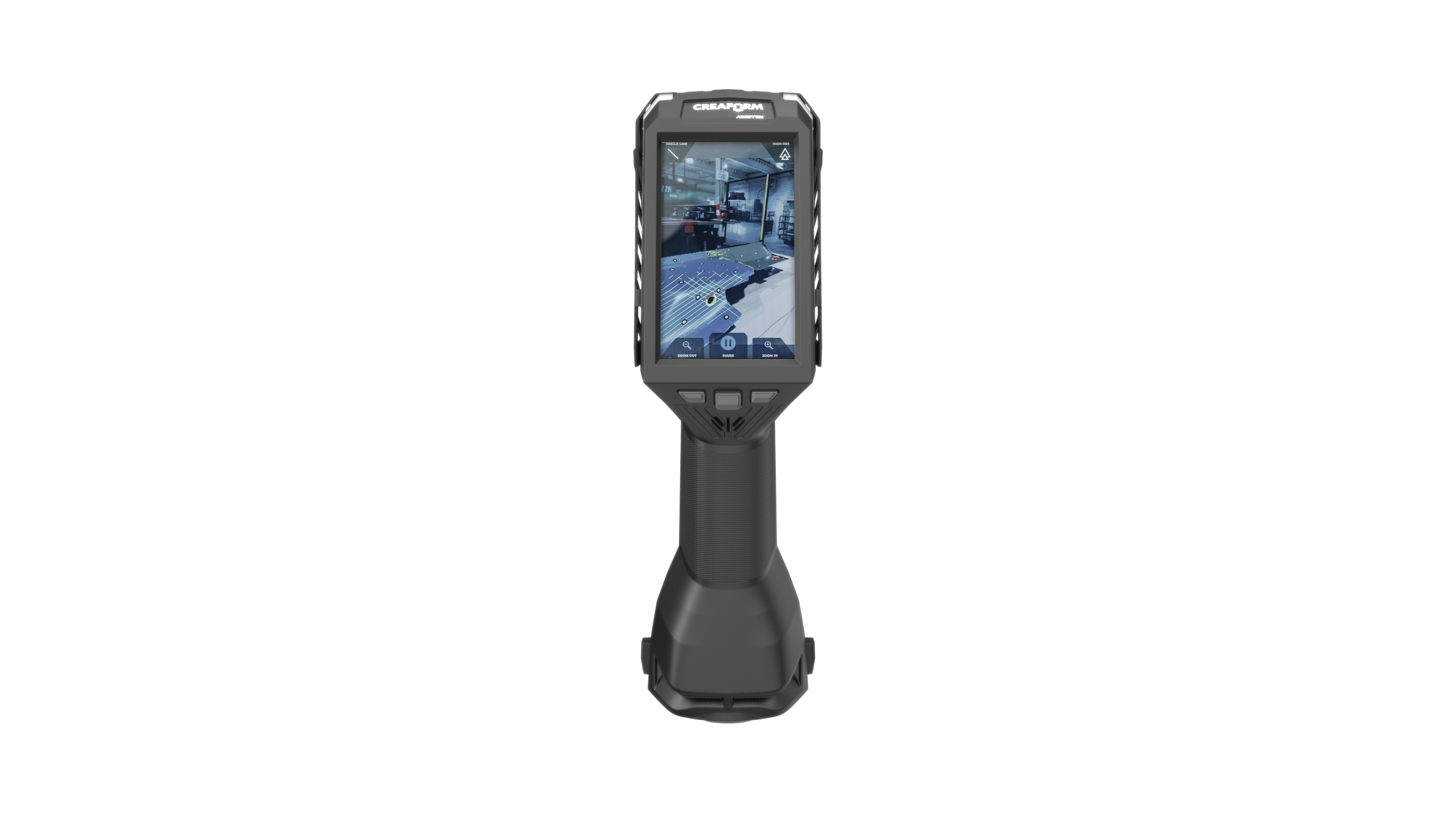

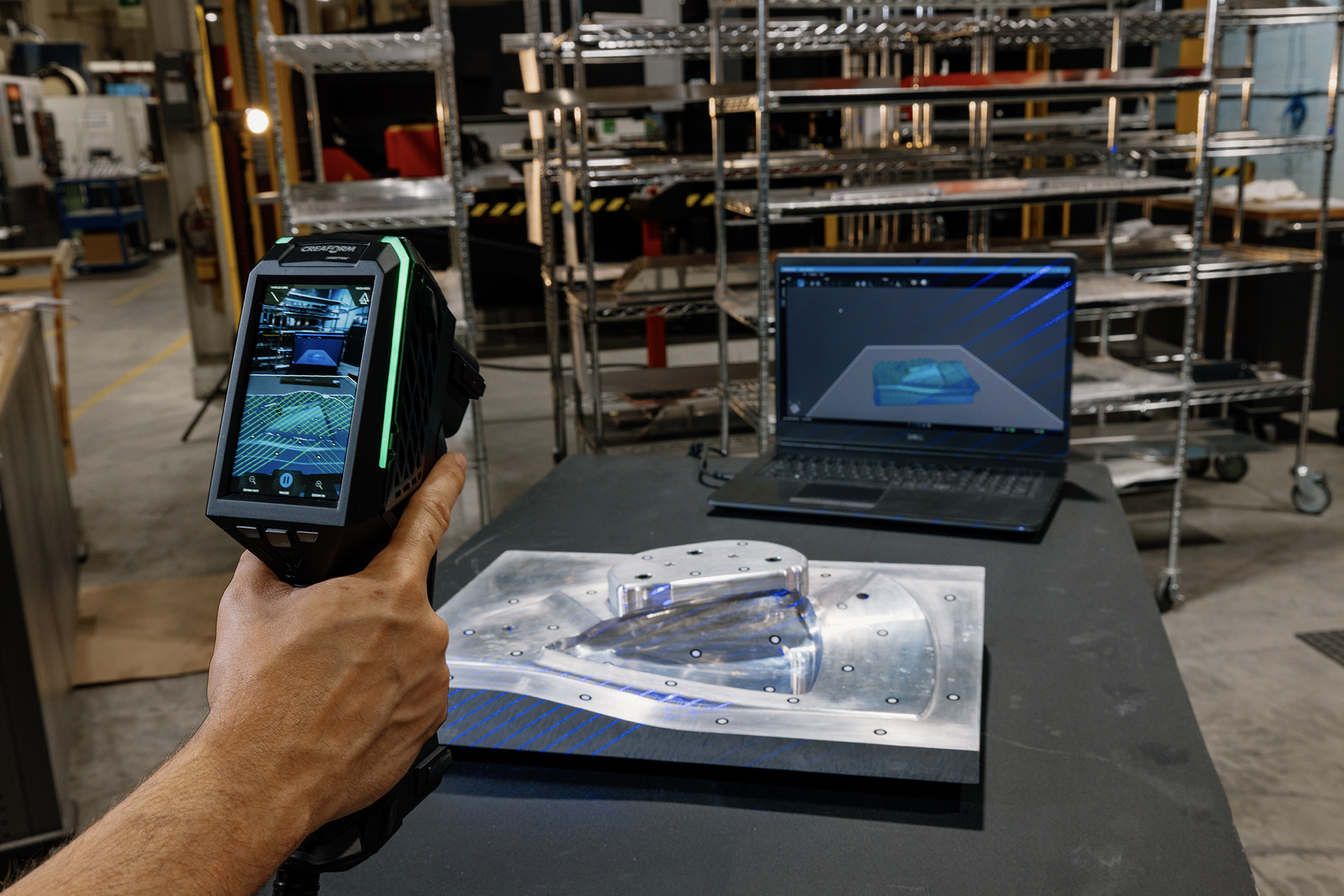

HandySCAN 3D | EVO Series je vybaven vestavěným displejem pro přímou vizualizaci skenovacích dat, který poskytuje operátorovi průvodce v reálném čase pro snadné zaškolení a okamžitý přístup k parametrům skenování.

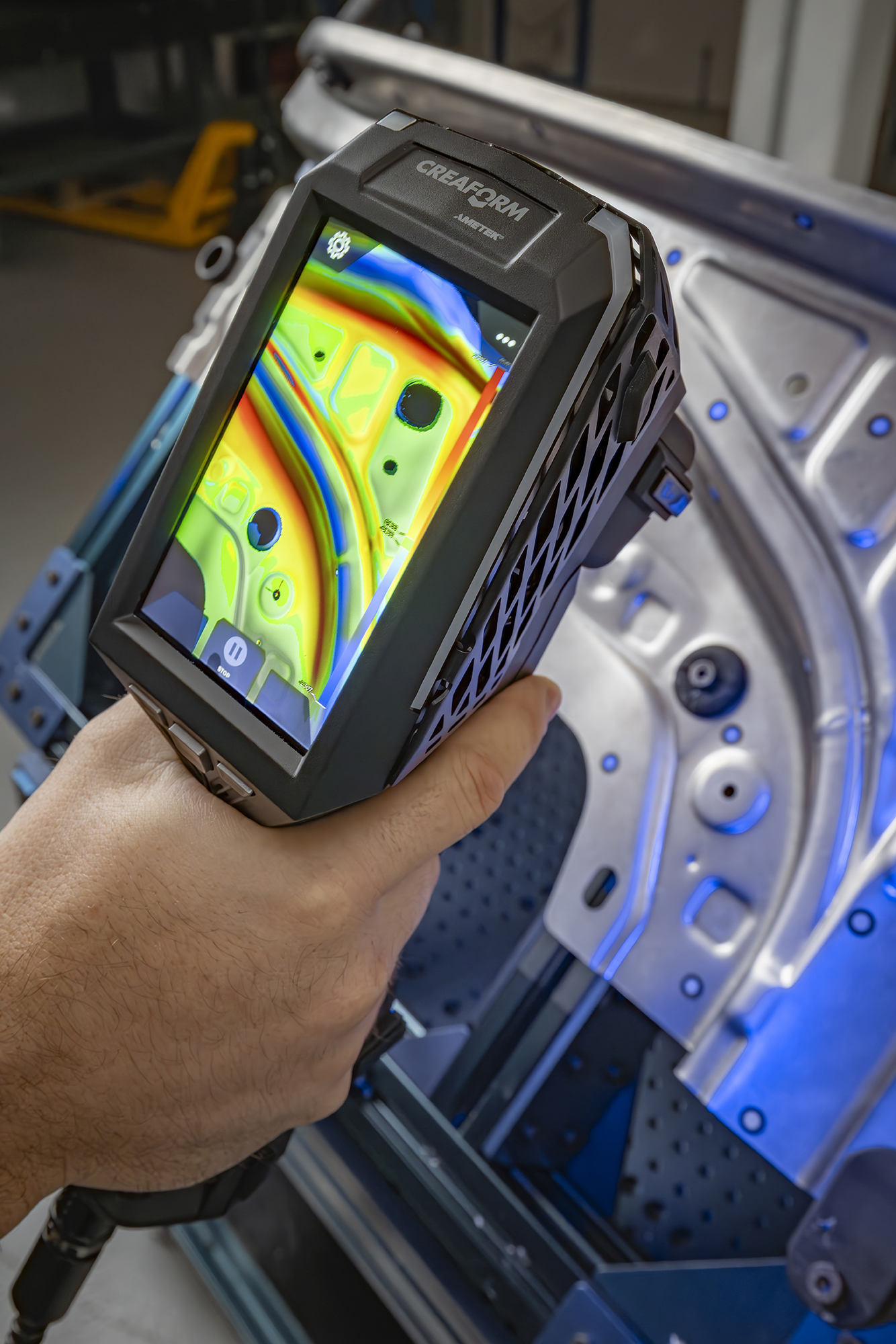

Součástí je také integrace rozšířené reality (AR), která umožňuje generování síťového modelu přímo na dílu v reálném čase, lepší zaměření na oblasti vyžadující vyšší rozlišení a vizualizaci odchylek přímo na dílu pomocí barevných map.

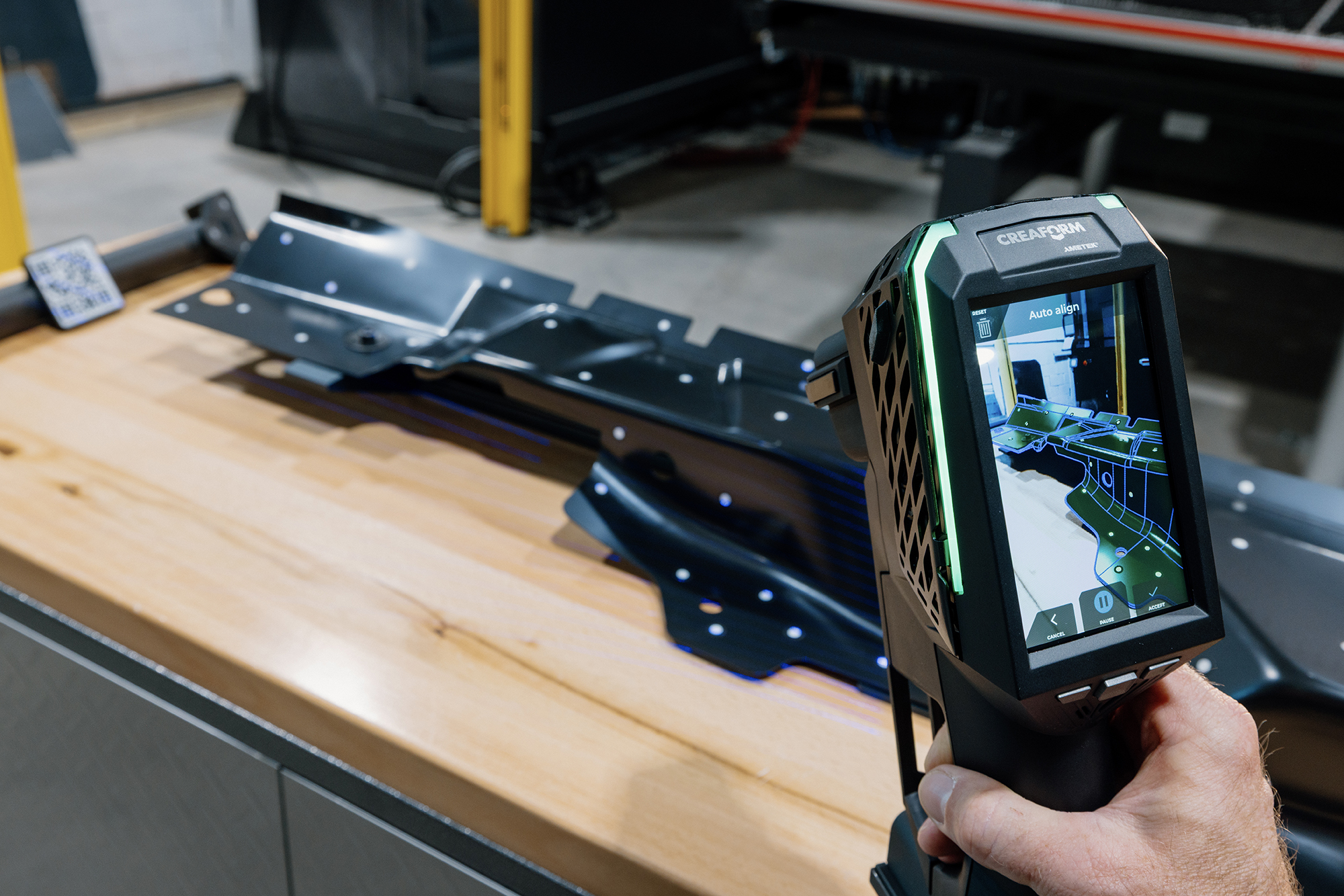

Integrovaný fotoaparát umožňuje automatické umístění fotografií, které lze bez problémů začlenit do pracovních postupů a dokumentace, zatímco automatické zarovnání na základě CAD modelu zajišťuje automatické čištění pro minimalizaci úprav skenu. Nakonec nabízí bezdrátové připojení a je dodáván s robustní platformou 3D metrologického softwaru.
| HandySCAN EVO | ELITE |
|
| PŘESNOST | 0,020 mm
0,015mm (1) |
| OBJEMOVÁ PŘESNOST | 0,020 mm + 0,020 mm/m
0,02 mm + 0,015 mm/m (2) 0,015mm + 0,015 mm/m (1)(2) |
| Acceptance test (4) | Založeno na ISO 10360 (3) |
| MĚŘÍCÍ ROZLIŠENÍ | 0,025 mm |
| ROZLIŠENÍ POLYGONOVÉ SÍTĚ | 0,100 mm |
| FREKVENCE MĚŘENÍ | 2 800 000 měření/s |
| ZDROJ SVĚTLA | 30 modrých laserových linií (+ 1 extra linie pro dutiny) + Laser Pointer (4) |
| OVLÁDÁNÍ SKENERU | 4.3″ dotykový displej + fyzické tlačítka |
| FOTO KAMERA | 12MP, využití rozšířené reality (AR) |
| REAL-TIME KALIBRACE | Ano |
| AUTOMATICKÉ ZAROVNÁNÍ A ČÍSTĚNÍ SKENU | Ano |
| VZDÁLENOST SKENERU OD OBJEKTU | 200 – 750 mm |
| HLOUBKA OSTROSTI | 550 mm |
| VELIKOST DÍLU (doporučená hodnota) |
0,05 – 4 m |
| VÝSTUPNÍ FORMÁTY | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf |
| KOMPATIBILNÍ SOFTWARE | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)(5) |
| VÁHA | 1,04 kg |
| ROZMĚRY (DxŠxV) |
86 x 121 x 285 mm |
| PŘIPOJENÍ DO PC | 1 X USB 3.0 |
| PRACOVNÍ TEPLOTA | 5–40°C |
| PRACOVNÍ VLHKOST (bez kondenzace) | 10–90% |
| CERTIFIKACE | EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE |
| PATENTY | CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, CA 3,223,372 |
(1) Přesnost dosažená s LIMITED Edition. Limited Edition je schopna zajistit lepší přesnost díky optimalizovaným výrobním a kalibračním procesům.
(2) Při použití Accu+ Kitu
(3) Testy výkonu byly provedeny v kalibračních laboratořích společnosti Creaform akreditovaných podle normy ISO/IEC 17025.
(4) Třída laseru: 2M (bezpečný pro oči).
(5) Také kompatibilní se všemi hlavními metrologickými, CAD a grafickými softwarovými platformami prostřednictvím importu síťových modelů a mračen bodů.
