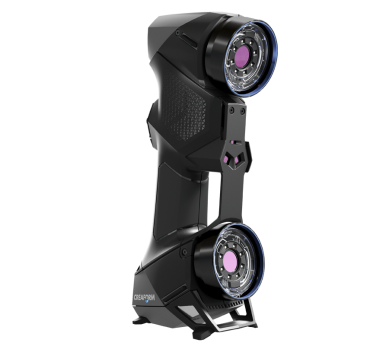

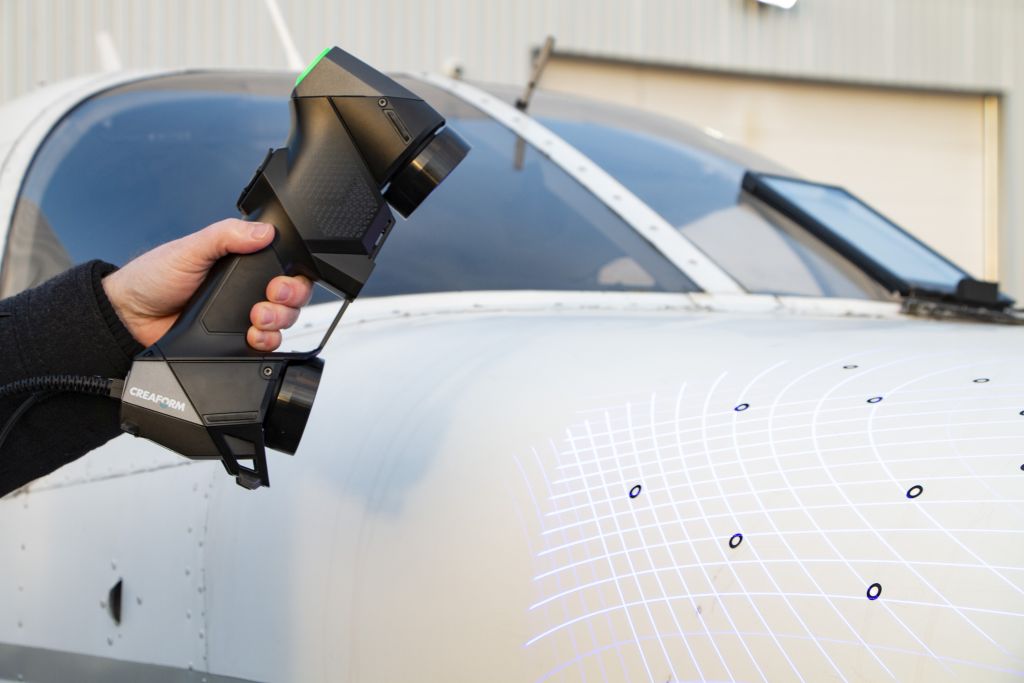

Řada HandySCAN 3D ™ je osvědčený, důvěryhodný a celosvětově patentovaný 3D skener nejvyšší úrovně určený pro metrologii. Navržen tak, aby vyhověl potřebám designu, výrobě, kontrole kvalita a obecně všem odborníkům na metrologii. Poskytuje nejefektivnější a nejspolehlivější způsob, jak získat přesná 3D data z měření fyzických objektů.

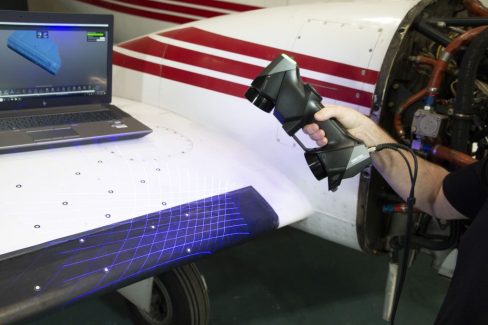

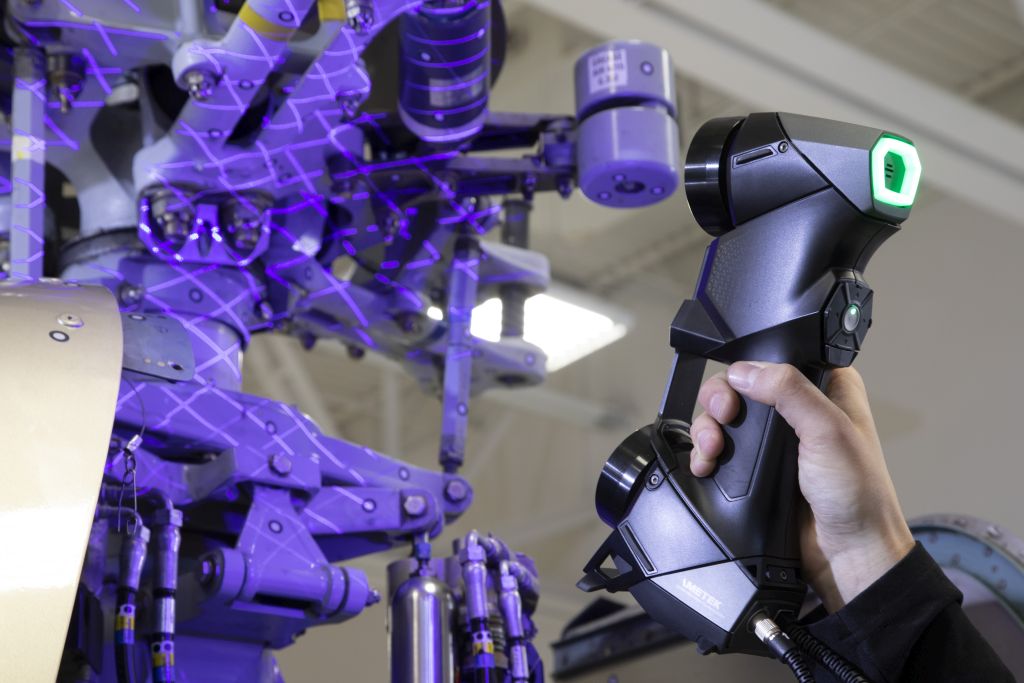

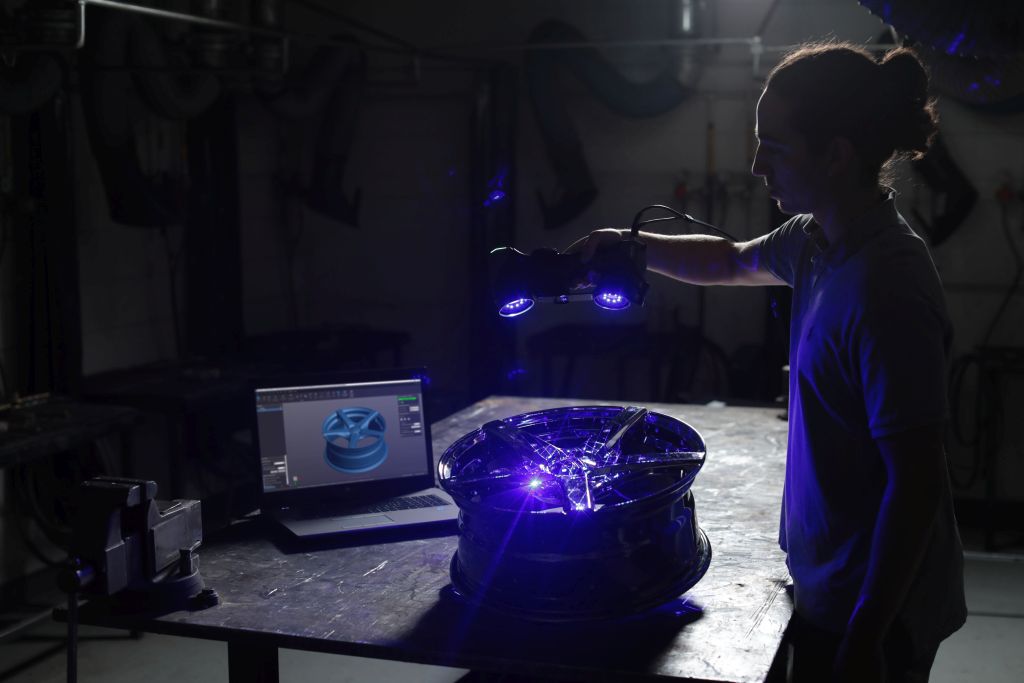

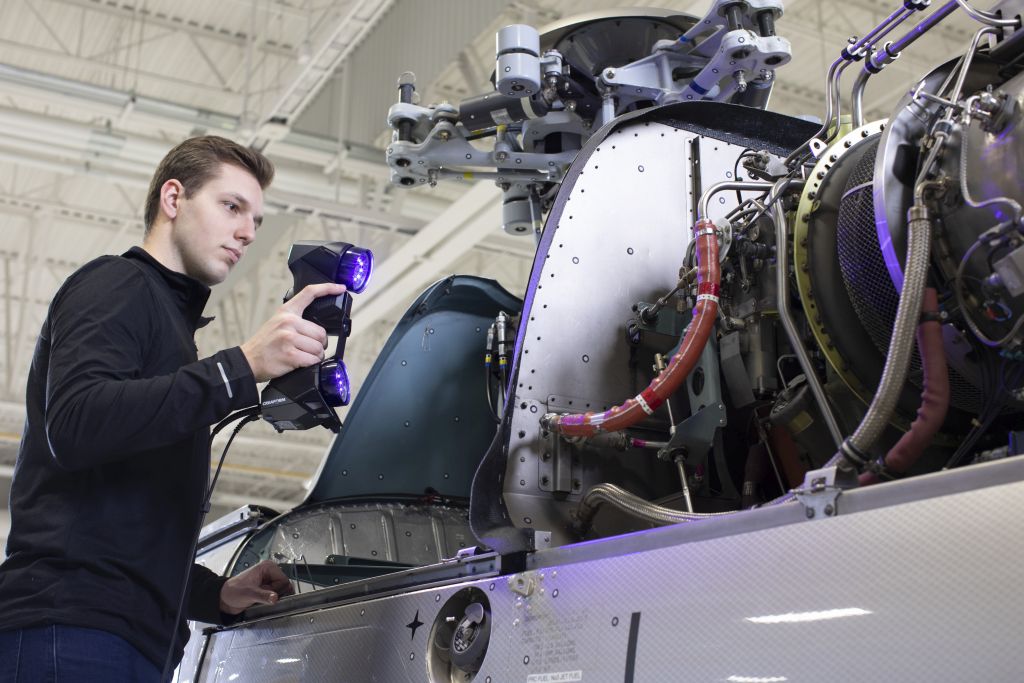

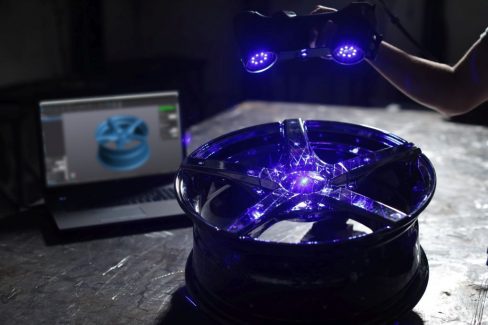

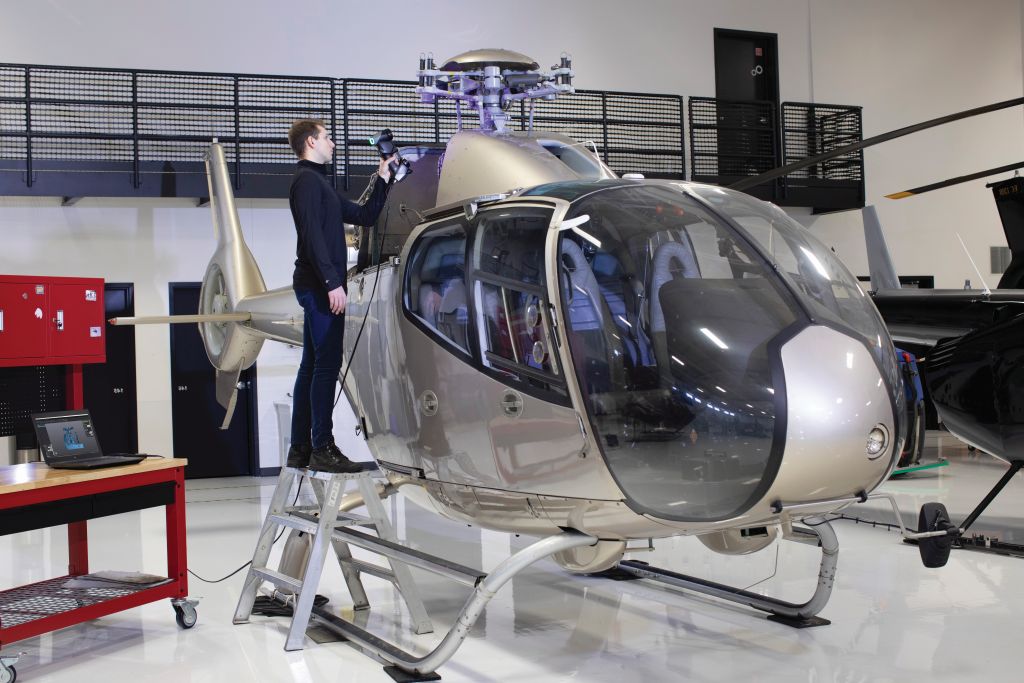

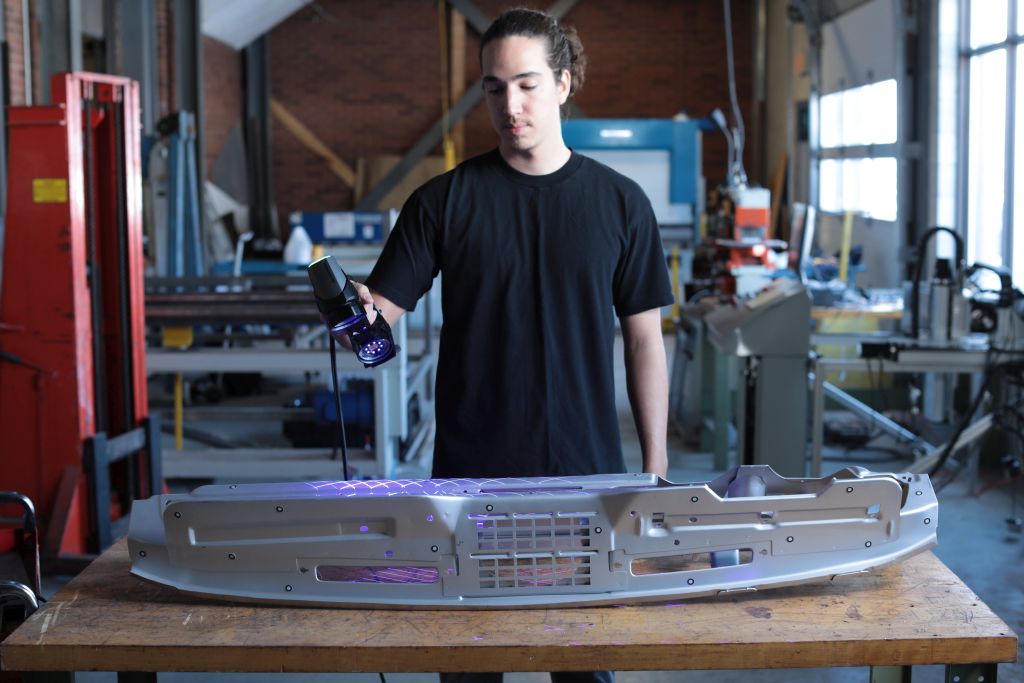

Rychlý, přesný, přenosný a snadný na ovládání. HandySCAN3D nabízí bezkonkurenční rychlost se kterou snímá data s nejvyšší přesností. Díky schopnosti skenovat bez ohledu na změny prostředí, vibrace a pohyb dílů během skenování se jedná o ideální nástroj pro kontrolu kvality a reverzní inženýrství.
Inovativní technologie s vlastnostmi TRUaccuracy™, TRUsimplicity™, TRUportability™ doplněné o unikátní rychlost snímání pro všechny metrologické aplikace.
Rozdělení skenerů HandySCAN 3D dle parametrů.
| HandySCAN BLACK™ | HandySCAN BLACK™|ELITE |
HandySCAN BLACK™|ELITE LIMITED | |
| PŘESNOST (1) | od 0,035 mm | od 0,025 mm | od 0.012 mm |
| OBJEMOVÁ PŘESNOST (2) | 0,020 mm + 0,060 mm/m | 0,020 mm + 0,040 mm/m | 0.012 mm +0.020 mm/m |
| OBJEMOVÁ PŘESNOST při použití MaxSHOT Next™lElite (3) |
0,020 mm + 0,015 mm/m | ||
| MĚŘÍCÍ ROZLIŠENÍ | 0,025 mm | ||
| ROZLIŠENÍ POLYGONOVÉ SÍTĚ | 0,100 mm | ||
| FREKVENCE MĚŘENÍ | 800 000 měření/s | 1 300 000 měření/s | |
| ZDROJ SVĚTLA | 7 modrých laserových křížů | 11 modrých laserových křížů (+ 1 extra linie pro dutiny) |
|
| TŘÍDA LASERU | 2M (bezpečný pro oči) | ||
| SKENOVACÍ ROZSAH | 310 x 350 mm | ||
| VZDÁLENOST SKENERU OD OBJEKTU | 300 mm | ||
| HLOUBKA OSTROSTI | 250 mm | ||
| VELIKOST DÍLU (doporučená hodnota) |
0,05 – 4 m | ||
| SOFTWARE | Vxelements | ||
| VÝSTUPNÍ FORMÁTY | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf | ||
| KOMPATIBILNÍ SOFTWARE | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Dassault (CATIA V5 and SOLIDWORKS), PTC (Creo), Siemens (NX and Solid Edge), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage) | ||
| VÁHA | 0,94 kg | ||
| ROZMĚRY (DxŠxV) |
79 x 142 x 288 mm | ||
| PŘIPOJENÍ DO PC | 1 X USB 3.0 | ||
| PRACOVNÍ TEPLOTA | 5–40°C | ||
| PRACOVNÍ VLHKOST (bez kondenzace) | 10–90% | ||
| CERTIFIKACE | EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE |
||
| PATENTY | CA 2,600,926, CN 200680014069.3, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 15/114,563, CN 201580007340X |
||
(1) HandySCAN BLACK a HandySCAN BLACKΙElite (ISO 17025 accredited): Založeno na VDI/VDE 2634 part 3 standardu. Odchylka je hodnocena podle měření na kulových artefaktech známých rozměrů. HandySCAN 307: Průměr koule je měřen na kalibrovaném kulovém artefaktu.
(2) HandySCAN BLACK a HandySCAN BLACKΙElite (ISO 17025 accredited): Založeno na VDI/VDE 2634 part 3 standardu. Odchylka na vzdálenosti mezi dvěmi koulemi je vyhodnocena na artefaktu se známým rozměrem. Tento artefakt je měřen v různýh pozicích a následně vyhodnocena maximální odchylka ve 2 Sigma. HandySCAN 307: vzdálenost středů dvou koulí je měřena na kalibrovaném artefaktu.
(3) Objemová přesnost systému při použití MaxSHOT 3D nemůže být vyšší než standardní objemová přesnost zvoleného systému a modelu.
