HandySCAN 300™

Hledáte nejefektivnější způsob, jak provést reverzní inženýrství, nebo převést do 3D unikátní design? Handyscan 300 je spolehlivý nástroj, který vám umožní dosáhnout perfektních výsledků.

HandySCAN 700™

Handyscan 700 nabízí vyšší přesnost a schopnost velkého rozlišení. Jedná se o nejuniverzálnější 3D skener na trhu pro kontrolu a náročné reverzní inženýrství.

Robotické řešení

3D skener HandySCAN se díky své velikosti, rychlosti a jednoduchosti využívá jako ruční skener. Při skenování různých dílců není zapotřebí programovat žádné dráhy, ale obsluha zařízení sama pomocí ruky natáčí 3D skener tak, aby viděl všechny místa.

Když však budeme chtít použít 3D skener pro sériovou kontrolu, díly se opakují a můžeme využít kolaborativní roboty, nebo jiné roboty. Vytvoříme dráhu robota a robot provádí 24 hodin denně sériovou kontrolu dílů.

Skener lze kdykoliv jednoduše z robota demontovat a opět jej používat jako ruční 3D skener.

VÝHODY RUČNÍCH SKENERŮ HANDYSCAN

TRUportabilityTM
- Přenosný: plně přenosný v ochranném kufříku.
- Ruční a lehký: hmotnost skeneru je kolem 1 kg.
- Skenování kdekoliv: skener lze přenést kamkoliv a skenovat lze v libovolném pracovním prostředí (v interiérech i exteriérech).
- Malá velikost: snadný přístup do stísněných prostor.
- Volný pohyb skeneru: žádné mechanické omezení. Flexibilní vzdálenost skeneru do skenovaného objektu, která umožňuje skenovat hlouběji.
TRUaccuracyTM
- Vysoká přesnost skenu: skener generuje přesná 3D data. Vysoké rozlišení a přesnost 3D dat ze skeneru (0,030 až 0,050 mm).
- Dynamické pozicování: optické reflektory se používají k vytvoření referenčního systému, který určuje prostorovou pozici skeneru vůči objektu. Uživatel může během skenování s objektem různě posouvat a libovolně otáčet bez nebezpečí snížení přesnosti a kvality skenovaných dat. Změny v okolním prostředí nemají žádný vliv na kvalitu snímaných dat nebo na přesnost výsledku.
- Spolehlivý: stejné výsledky napříč všemi pracovními podmínkami a prostředími.
- Samo-polohovací: Handyscan 3D je systém pro snímaní dat, který používá vlastní polohovací systém. To znamená, že nepotřebuje žádnou další referenci nebo jiné zařízení pro sledování polohy skeneru vůči modelu. Používá metodu triangulace pro okamžité určení aktuální polohy vůči modelu a vše je navíc programem zobrazováno v reálném čase.
- Ruční kalibrace skeneru: Skener se kalibruje při změnách pracovního prostředí nebo přenosu (převozu) na jiné místo. Kalibrace trvá pouhé 2 minuty a zaručuje optimální provoz zařízení s garantovanou přesností.
TRUsimplicityTM
- Uživatelsky přívětivý: již během jediného dne je obsluha schopna plnohodnotné práce, aniž by měla s celým systémem jakékoliv předchozí zkušenosti. Zprovoznění celého systému trvá méně než 2 minuty.
- Přímý výstup sítě: program vykresluje naskenovaná data v reálném čase. Výstupem ze skeneru je polygonová síť ve formátu *.STL, *.OBJ, *.WRL.
- Univerzální: prakticky neomezené 3D skenování bez ohledu na velikost, složitost, materiál nebo barvu povrchu snímaného objektu.
- Návrat ke skenování: díky pozičním značkám se lze ke skenování vrátit i po delší době.
OVLÁDACÍ PROGRAM SKENERU – VXelements

Skenery Handyscan 3D jsou dodávány v kombinaci s programem VXelements, který zaručuje přenos dat mezi počítačem a skenerem. Program také přepočítává nasnímaná data a generuje výsledné tělo. Tento program je dodáván ke všem technologiím firmy Creaform a umožňuje tak ve stejném prostředí ovládat kterýkoliv z jejich skenerů.

Program disponuje základními nástroji pro úpravu naskenovaných dat jako: decimace polygonové sítě, vyhlazení hranic, záplatování děr, odstranění šumu a další. Program také umožňuje na naskenovaných datech vytvářet geometrické prvky, které lze následně přenášet do CAD systému v podobě IGS. Další výhody tohoto programu jsou:
- Algoritmus povrchové optimalizace zajišťuje kvalitnější povrch, který není nutné následně upravovat. Program také zaručuje, že na datech nevznikají místa s překrývajícími se plochami.
- Výstupem ze skenování jsou optimalizovaná 3D data, která lze z programu exportovat ve standardních formátech (stl, obj, wrl, atd.).
- Kdykoliv během skenování nebo po skenování lze měnit nastavení rozlišení naskenovaných dat. Program dokáže následně z nasnímaných pracovních dat přepočítat nové uživatelské rozlišení.
- Program vykresluje naskenovaný objekt v reálném čase. Obsluha tak ví, která místa jsou již naskenovaná a která je nutné ještě naskenovat.
Kompatibilní software:
- Geomagic (Studio a Qualify)
- Rapidform (XOS, XOR a XOV)
- InnovMetric Software (PolyWorks)
- Dassault (CATIA V5, SolidWorks)
- PTC (Pro / ENGINEER)
- Siemens (NX a Solid Edge)
- Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage)
POUŽITÍ SKENERŮ HANDYSCAN

Reverzní inženýrství / Návrh, design a analýza
- 3D skenování do CAD
- Úprava návrhu a designu
- Podklady pro CAD úpravy modelů
- Návrh a design vozidel
- Digitální modely a makety
- Digitalizace hliněných modelů
- Podpora vlastní konstrukce
- Konečný a tvářecí design
- Mechanické studie
- Nástroje a jig návrhy
- Kryty a obaly na díly
- Rapid prototyping / 3D tisk
- Analýza metodou konečných prvků (FEA)
- Údržba, opravy a repasování dílů (MRO)
Kontrola kvality / Kontrola dílů
- Bezkontaktní kontrola
- Kontrola přímo na CAD datech
- Geometrické kótování a tolerance (GD & T)
- Prohlídka prvního kusu výroby
- Kontrola kvality dílů od dodavatele
- Testování a nastavení nástrojů
- Kontrola odlitků
- Kontrola výstupních dílů
- Kontrola vozidel
Muzeologie / Ochrana památek
- Ochrana, obnova a digitální archivace
- 3D skenování pro výzkum, analýzu a publikování
Multimedia / Zábava
- Počítačová grafika a speciální efekty
- Virtuální realita / rozšířená realita

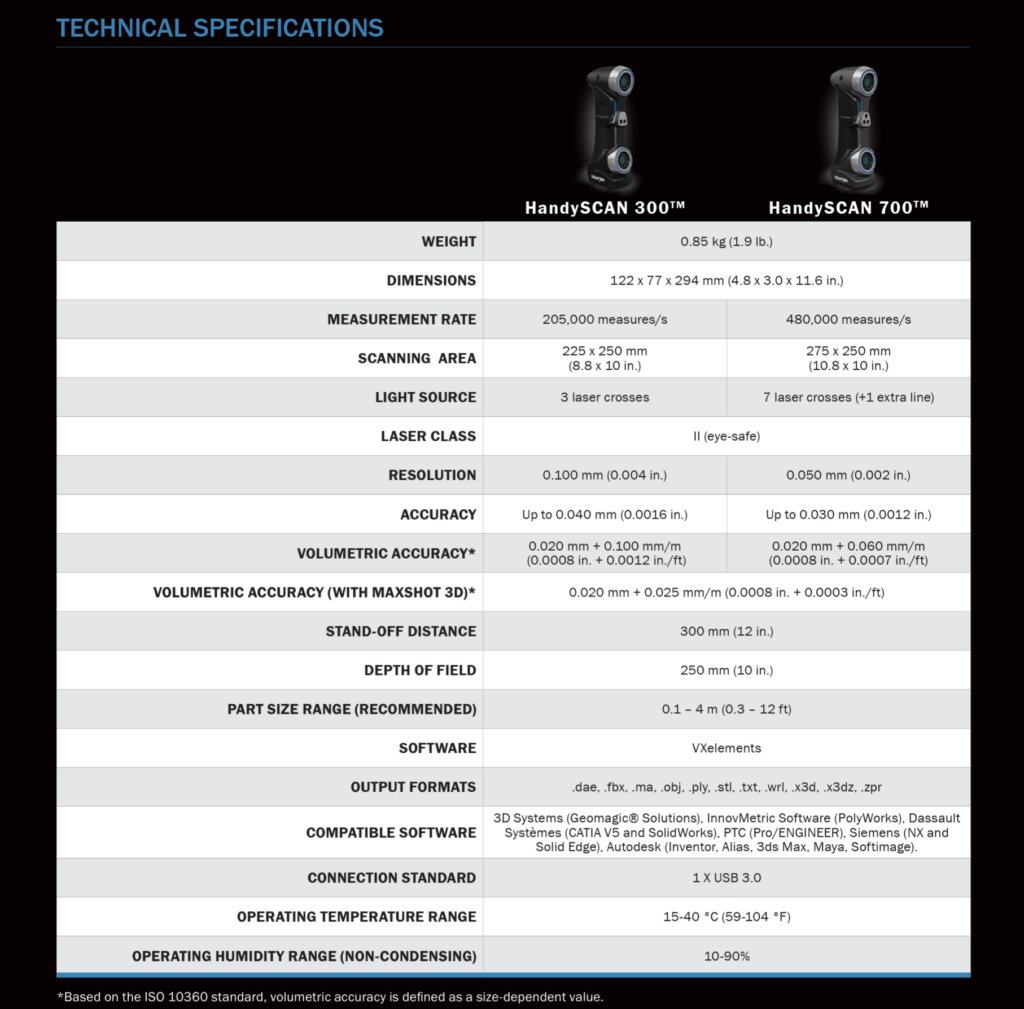

Technické specifikace: HandySCAN 3D

Rozdělení skenerů HandySCAN 3D dle parametrů.

	HandySCAN 300™	HandySCAN 700™
Váha	0,85 kg
Rozměry	122 x 77 x 294 mm
Rychlost měření	205,000 měření/s	480,000 měření/s
Oblast skenování	225 x 250 mm	275 x 250 mm
Zdroj světla	3 laserové kříže	7 laserových křížů (+1 extra linie)
Třída laseru	II (bezpečný pro zrak)
Rozlišení	0.100 mm	0.050 mm
Přesnost	Up to 0.040 mm	Up to 0.030 mm
Objemová přesnost	0.020 mm + 0.100 mm/m	0.020 mm + 0.060 mm/m
Objemová přesnost (s MaxSHOT 3D)*	0.020 mm + 0.025 mm/m
Vzdálenost skeneru od objektu	300 mm
Hloubka ostrosti	250 mm
Velikost skenovaného objektu (Doporučená)	0.1 – 4 m
Software	VXelements
Výstupní formáty	.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr
Kompatibilní software	3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Dassault (CATIA V5 and SolidWorks), PTC (Pro/ENGINEER), Siemens (NX and Solid Edge), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage).
Propojení s PC	1 X USB 3.0
Provozní okolní teplota	15-40 °C
Provozní okolní vlhkost (bez kondenzace)	10-90%
