Geomagic Design X je program pro reverzní inženýrství, který spojuje CAD modelář s možností zpracovávání 3D naskenovaných dat, takže si můžete vytvořit plně parametrické 3D modely, které lze následně přenést do libovolného CAD systému.
- Aktivní historie modelování jako v CAD systému.
- Ukládání do různých CAD systémů s historií modelování.
- Mračna bodů, polygonové sítě, plošné a objemové modelování, to vše najdete v jedné aplikaci

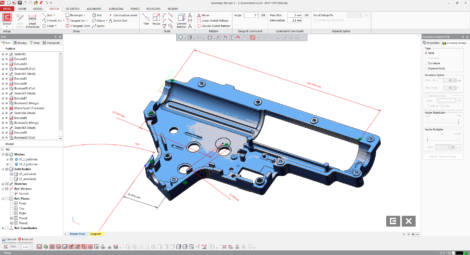

Všechny 3D skenery vytvoří mračna bodů nebo polygonové sítě, které nejsou vhodné pro většinu CAD modelářů. Geomagic Design X je určený k vytváření použitelných 3D modelů přímo z naskenovaných dat. Data můžete znovu namodelovat pomocí CAD nástrojů nebo využít automatické funkce pro vygenerování ploch na povrchu.
Není žádný rychlejší způsob, jak se dostat od nezpracovaných 3D naskenovaných dat k regulérnímu 3D modelu vhodnému pro CAD modeláře. Design X je nástroj pro redesign a ušetří hodiny nebo dny práce v porovnání s reverzním inženýrstvím v CAD softwarech. Design X spolupracuje s většinou CAD softwarů a dokáže namodelovaná data převést s historií modelování do CADu.
Pokud umíte modelovat v CADu, můžete začít používat Design X ihned. Používá známé nástroje pro modelování těles a přeskočí staré pracovní postupy reverzního inženýrství zahrnující pečlivou úpravu polygonů a generování povrchů.
Lidé dělají s Geomagic Design X každý den úžasné věci. Design X pracuje na jádře založeném na CAD (Parasolid), což dává uživateli naprostou flexibilitu k vytváření CAD modelů dle představ. Vše, co potřebujete, je obsaženo v jedné aplikaci, aniž by bylo nutné vracet se zpět a měnit data mezi aplikacemi. Design X spolupracuje s většinou výrobců 3D skenerů a dokáže načítat nativní data z těchto zařízení. Nemá žádné problémy s importem dat a tím urychluje přenos.
Program Geomagic Design X se nabízí ve dvou verzích. Zákazník si dle potřeb může vybrat mezi verzí „Professional“ a „Essentials“. Tyto verze se liší nabízenými funkcemi a samozřejmě i cenou.
Funkcionalita | Design X Essentials | Design X |
Import souborů neutrálních formátů | • | • |
Extrahuje křivky v řezu nebo křivky siluety ze sítě nebo mračna bodů | • | • |
Tvorba entit skici na základě extrahovaných křivek | • | • |
Tvorba entit ve 3D skicách | • | • |
Nástroje pro zpracování polygonové sítě | • | • |
Vytváření referenční geometrie | • | • |
Tvorba objemových těl | • | • |
Tvorba plošných těl | • | • |
Základní funkce pro modelovaní | • | • |
Nástroje pro ruční vytváření regionů | • | • |
Zarovnávání polygonových sítí a mračen bodů (i více skenů na sebe) | • | • |
Interaktivní zarovnání skenů do souřadného systému | • | • |
Měření mezi entitami | • | • |
Analýza odchylek v reálném čase pro porovnání těl, křivek, náčrtů nebo sítí se základní entitou | • | • |
Základní nástroje pro výběr | • | • |
Automatická tvorba NURBS ploch na základě sítě, editace tvarů | • | • |
Nativní CAD importér/exportér | • | |
Automatická tvorba entit skic | • | |
Tvorba 2D skic nezávislých na pol. síti, nebo mračně bodů | • | |
Tvorba více typů entit 2D a 3D skici | • | |
3D skica na síti | • | |
Průvodce pro vytváření modelů sítě z více nezpracovaných dat po 3D skenování | • | |
Pokročilé nástroje pro zpracování sítě | • | |
Průvodce pro zarovnání sítě do požadovaných souřadnic | • | |
Automatické metody zarovnání | • | |
Přenos historie modelování do některých CAD programů | • | |
Tvorba plánu řady příkazů s parametry | • | |
Automatické spouštění plánu příkazů pro více souborů | • | |
Techniky výběru založené na vlastnostech modelu | • | |
Automatická tvorba prvků ze sítě pomocí průvodce modelováním | • | |
Přizpůsobení povrchu existujícího modelu k nahranému skenu | • | |
Pokročilé nástroje pro modelování povrchu | • | |
Nástroje pro úpravu těl/ploch | • | |
Tvorba povrchu pro určitou část sítě pomocí funkce Auto-Surface | • | |
Tvorba kvalitního povrchového těla na tvarově složité poly. síti | • | |
Podpora přenosných metrologických zařízení a nástrojů | • | |
Pluginy pro přímé skenování | • | |
Automatická klasifikace oblasti prvků rozpoznáním 3D prvků z naskenovaných dat | • | |
Nástroje pro automatickou úpravu regionu | • | |
Zpracování mračen bodů a jejich převod na síť | • | |
Úprava a správa barevných textur na síti nebo mračně bodů | • | |
Detekce defektů na pevných a povrchových tělesech | • | |
Kontrola odchylek mezi sítěmi a mračny bodů | • |
