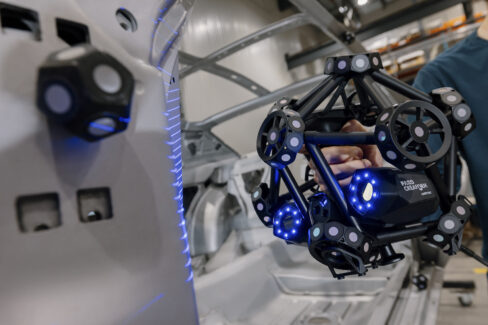

MetraSCAN 3D je profesionální optický CMM 3D skener navržený pro kontrolu kvality přímo ve výrobním prostředí. Díky nové generaci MetraSCAN BLACK2 nabízí maximální flexibilitu měření včetně nového Stand-Alone režimu, který umožňuje skenování bez použití optického trackeru C-Track. Systém si zachovává metrologickou přesnost i v náročných dílenských podmínkách a je ideálním řešením pro kontrolu kvality, rozměrovou analýzu i reverzní inženýrství.
MetraSCAN 3D je navržen pro rychlé získání přesných dat bez složité přípravy. Díky optickému měření a pokročilému softwaru umožňuje zkrátit dobu mezi samotným skenováním a vyhodnocením výsledků.

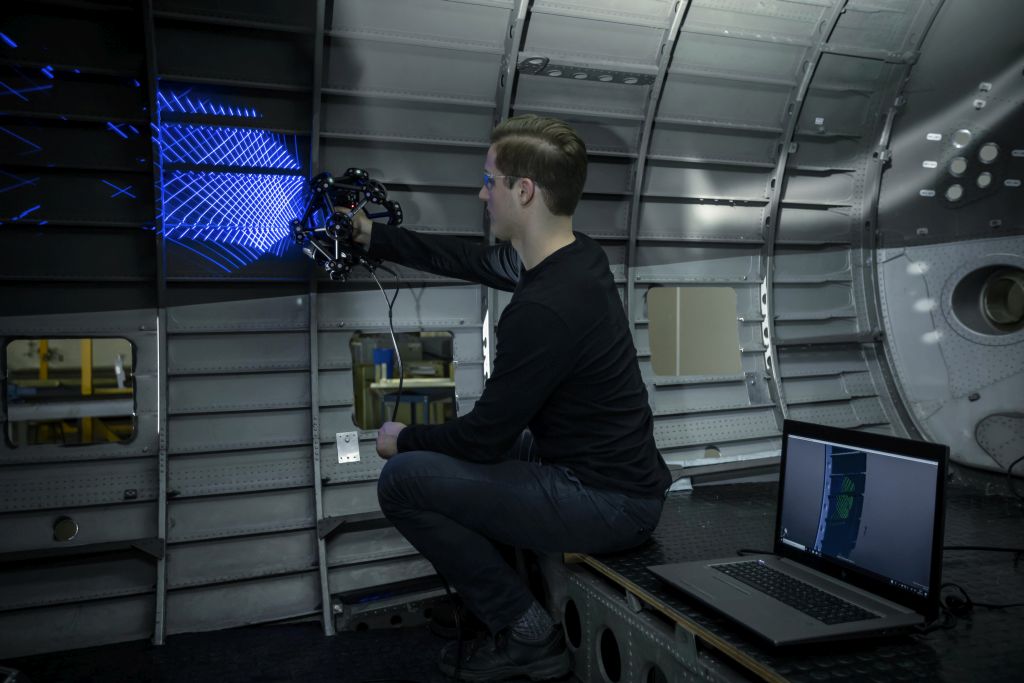

MetraSCAN 3D byl navržen pro spolehlivé měření v reálných výrobních podmínkách. Technologie dynamického referencování eliminuje vliv vibrací, pohybu dílu i nestability okolního prostředí.
| MetraSCAN BLACK+™ | MetraSCAN BLACK+™|Elite | MetraSCAN BLACK2™ | ||
| PŘESNOST | 0,035 mm | 0,025 mm | 0,025 mm | |
| OBJEMOVÁ PŘESNOST | 9,1 m3 | 0,075 mm | 0,064 mm | 0,064 mm |
| 16,6 m3 | 0,100 mm | 0,075 mm | 0,075 mm | |
| 46,7 m3 | N/A | N/A | 0,100 mm | |
| AUTOMATIC VOLUME EXTENSION PŘESNOST (1) | 0,035 mm + 0,020 mm/m | 0,025 mm + 0,015 mm/m | 0,025 mm + 0,015 mm/m | |
| PŘESNOST V STAND-ALONE REŽIMU | N/A | N/A | 0,020 mm + 0,040 mm/m | |
| CHYBA TVARU (PROSTOR) | 0,035 mm | 0,025 mm | 0,025 mm | |
| CHYBA TVARU (ROVINA) | 0,060 mm | 0,045 mm | 0,045 mm | |
| PŘESNOST DOTYKOVÉ SONDY HANDYPROBE NEXT | 0,030 mm | 0,025 mm | 0,025 mm | |
| AKCEPTANCE TEST (2) | Založeno na VDI/VDE 2634 part 3 a ISO 10360 | |||
| REŽIMY SLEDOVÁNÍ | C-Track mode (Targetless, Dynamic Tracking) | C-Track mode (Targetless, Dynamic Tracking) | C-Track mode (Targetless, Dynamic Tracking) + Stand-alone mode | |
| NÁSTROJE SETUP ASSISTANCE | N/A | Ano (3) | Ano (3) | |
| AUTOMATICKÁ ZÁVĚRKA | N/A | N/A | Ano | |
|
MĚŘÍCÍ SCHOPNOSTI (při pracovní vzdálenosti 0,3 m) |
||||
| PIN | 0,750 mm | |||
| DÍRA | 1,250 mm | |||
| SCHODEK | 0,025 mm | |||
| STĚNA | 0,500 mm | |||
| MĚŘÍCÍ ROZLIŠENÍ | 0,025 mm | |||
| ROZLIŠENÍ POLYGONOVÉ SÍTĚ | 0,100 mm | |||
| FREKVENCE MĚŘENÍ | 1 800 000 měření/s | 1 800 000 měření/s | 2 800 000 měření/s | |
| ZDROJ SVĚTLA | 30 modrých laserových linií (+1 linie pro hůře dostupné oblasti) (4) | 30 modrých laserových linií (+1 linie pro hůře dostupné oblasti) (4) | 46 modrých laserových linií (+1 linie pro hůře dostupné oblasti) (4) | |
| OBLAST SKENOVÁNÍ | 310 x 350 mm | |||
| VZDÁLENOST SKENERU OD POVRCHU | 300 mm | |||
| HLOUBKA OSTROSTI | 250 mm | |||
| PRACOVNÍ VZDÁLENOST (C-Track) | Až 4,2 m | Až 4,2 m | Až 6,0 m | |
| VELIKOST DÍLU (doporučená hodnota) |
0,2–6 m | 0,2–6 m | 0,2–10 m | |
| VÝSTUPNÍ FORMÁTY | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf | |||
| KOMPATIBILNÍ SOFTWARE | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) (5) | |||
| HMOTNOST | 1,49 kg | |||
| ROZMĚRY (D × Š × V) | 289 x 235 x 296 mm | |||
| PŘIPOJENÍ DO PC | 1× USB 3.0 | |||
| PRACOVNÍ TEPLOTA | 5–40 °C | |||
| PRACOVNÍ VLHKOST (bez kondenzace) | 10–90 % | |||
| CERTIFIKACE | EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE | |||
| PATENTY | Patenty | |||
(1) Objemová přesnost systému při použití automatického objemového rozšíření nemůže být lepší než výchozí objemová přesnost pro daný model.
(2) Testy výkonu byly provedeny v kalibračních laboratořích společnosti Creaform akreditovaných podle normy ISO/IEC 17025.
(3) Nástroje Setup Assistance poskytují vizuální navádění a pokročilou diagnostiku při nastavování dílů a přípravků.
(4) Třída laseru: 2M (bezpečný pro oči).
(5) Také kompatibilní se všemi hlavními metrologickými, CAD a grafickými softwarovými platformami prostřednictvím importu síťových modelů a mračen bodů.
