Produkty CUBE-R jsou navrženy pro nepřetržitou automatickou kontrolu dílů ve výrobních společnostech. CUBE-R řešení se mezi sebou liší úrovní dodávaného zabezpečení pro daný systém.

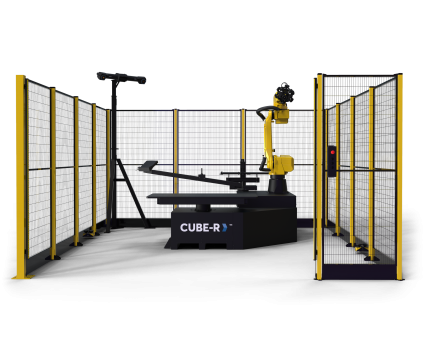

Produkt CUBE-R | Mesh and light curtain je složen ze skenovacího jádra CUBE-R | module a navíc je obohacen o bezpečnostní prvky. V této variantě produktu je zahrnuto i bezpečnostní ohrazení pracoviště. Vstup do pracovní oblasti je během provozu měřicího systému hlídán laserovými závorami. Při vstupu osoby do pracovního prostoru robota během provádění kontroly se celý systém pozastaví. Zákazník si může zvolit nosnost otočného stolu a to, zda chce automatický kalibrační set pro kalibraci 3D skeneru s optickou referencí.
Řešení CUBE-R je vybaven automatickým otočným stolem. Díky vysoké nosnosti otočného stolu (1 500 Kg) lze skenovat i těžké odlitky a jiné komponenty s vysokou hmotností. Otočný stůl rozšiřuje pracovní rozsah robota a lze tak dosáhnout i nejvzdálenějších míst na skenovaném díle.
Otáčení stolu zajišťuje obslužný program VXscan-R, který vytváří dráhy pro robota a současně řeší i otáčení pracovního stolu.
Zákazník si také může sám zvolit, zda chce využít i možnost automatické kalibrace celého 3D měřicího systému. V případě zakoupení položky „ASSET PROTECTION“ si robotické pracoviště samo kontroluje, zda jsou přítomny kalibrační artefakty a celá kalibrace měřicího systému probíhá bez zásahu operátora. Eliminuje se tak lidská chyba a pracoviště je v maximálním bezpečí.
Díky automatické kalibraci je zaručeno naprosto přesné měření.
VXscan-R je software pro řízení celého inspekčního pracoviště CUBE-R. Obsluha v tomto softwaru učí systém, které všechny prvky na díle se mají naskenovat a s jakými parametry (rozlišení, čas uzávěrky, rychlost pohybu 3D skeneru, …). Na základě zadaných míst skenování software automaticky vypočte ideální dráhy robota a provede kompletní simulaci průběhu skenování i s detekcí kolizí. K naplánování kontroly kvality už nejsou potřeba experti na programování robotů.
CUBE-R umožňuje měření stovek dílů denně. Je tedy perfektní pro přímou kontrolu v sériové výrobě. Už není nutné díly převážet po celé firmě na kontrolu do oddělení kontroly kvality. Systém se velmi snadno integruje do již zaběhnutých pracovních podmínek a nabízí jednoduché ovládání pro operátory ve výrobě. Díky všem těmto vlastnostem se tak velmi zkracuje potřebný čas na ověřování kontroly kvality během výroby.
Díky své metrologické přesnosti, opakovatelnosti a rozlišení přináší MetraSCAN 3D-R vysoce kvalitní výsledky. Je jedno, zda na plochách, hranách nebo geometrických prvcích. MetraSCAN 3D-R nepotřebuje pevné nastavení parametrů, což z něj dělá 3D skener vhodný pro průmyslovou automatizaci v dílenských podmínkách. Díky optické referenci C-Track (která umožňuje dynamické pozicování) se 3D skener i součást mohou během kontroly vzájemně pohybovat.
MetraSCAN 3D-R kombinuje sílu optické technologie a modrých laserových paprsků. Díky tomuto 3D skeneru lze snímat jak černé povrchy, tak i vysoce lesklé povrchy. MetraSCAN 3D-R je k dispozici buď jako zakázkové řešení s průmyslovým robotem nebo jako řešení na klíč (CUBE-R) od společnosti Creaform.
Robotické řešení
Robotické pracoviště pro 3D skenování. Bez ochranného ohrazení. Možnost volby režimu kalibrace zařízení.
Robotické řešení
Robotické pracoviště pro 3D skenování. Plně vybavené řešení na klíč bez nutnosti dokupování dalších doplňků.
Robotické řešení
3D skener MetraSCAN-R lze využít s jakýmkoliv robotem a navrhnout si, nebo aktualizovat vlastní pracoviště.
Přenosné 3D skenery
MetraSCAN BLACK je optický a dotykový 3D skener pro dílenské použití s vysokou přesností.
