HandyPROBE

Portable Coordinate Measuring Machine (CMM).

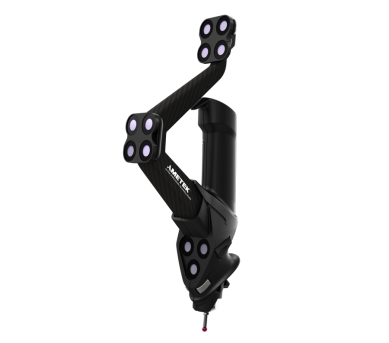

HandyPROBE je přenosný souřadnicový měřicí systém (CMM), který umožňuje volný pohyb při měření díky bezdrátové technologii. Uživatel se tak nemusí potýkat s omezeným pracovním prostorem dle rozsahu ramene nebo těžce manipulovat s celým zařízením. Zařízení zaručuje vysokou přesnost měření (až 0,044 mm) a zkracuje celkový čas potřebný k měření díky jednoduché instalaci a volnému pohybu. Zařízení umožňuje snímaní dat v jakémkoliv prostředí a je velmi spolehlivé.
Ve srovnání s jinými stávajícími technologiemi souřadnicových zařízení vám přenosný systém HandyPROBE Next dává naprostou svobodu pohybu, což výrazně zvyšuje produktivitu a kvalitu práce.

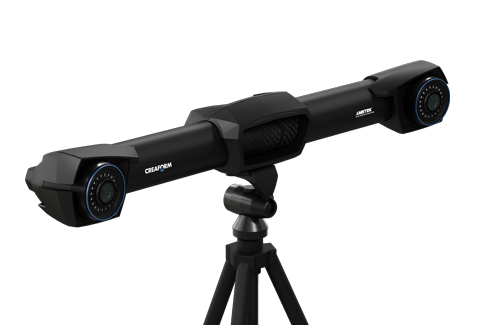

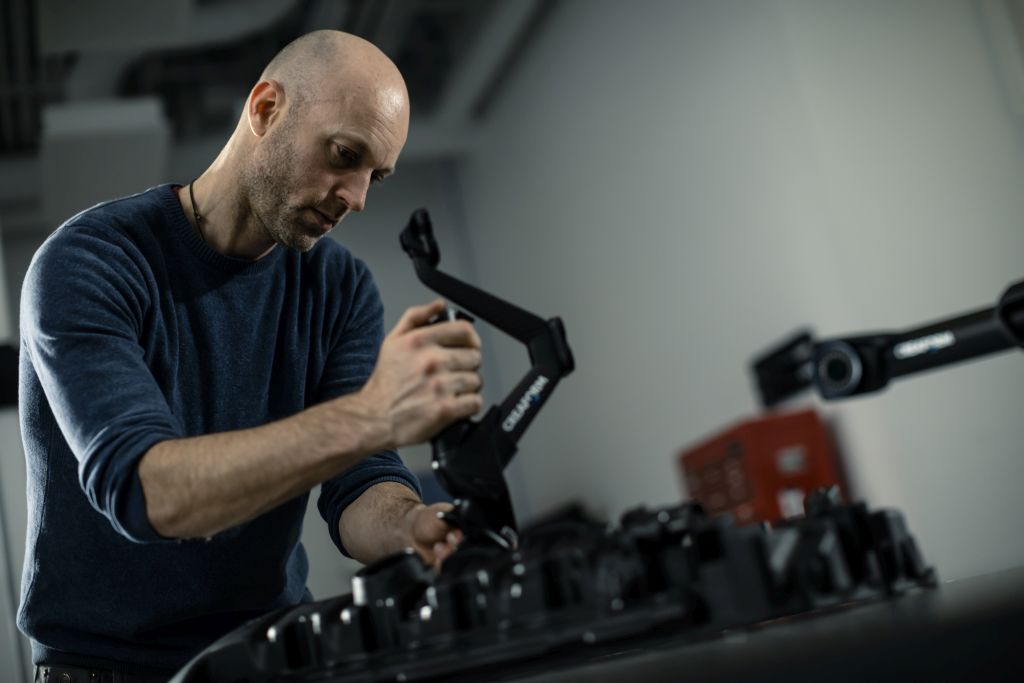

C-Track reference pro snímání polohy objektu a skeneru v prostoru

C-Track duální kamerové snímače jsou vybaveny vysoce kvalitní optikou a speciálním osvětlením, což jim umožňuje přesně snímat všechny reflektory v pracovním prostoru.

C-Track zajišťuje při skenování tyto funkce:

Sleduje skenovací hlavu MetraSCAN nebo dotykovou sondu HandyPROBE v prostoru a určuje její polohu.

Při umístění referenčních značek na model nebo kolem modelu neustále přepočítává polohu skeneru vůči modelu. Díl se tedy může pohybovat i při samotném měření.

Zajišťuje předávání dat do PC a kontroluje okolní teplotu.

TECHNICKÉ SPECIFIKACE: HandyPROBE

		HandyPROBE Next	HandyPROBE Next\|Elite
PŘESNOST⁽¹⁾		0,030 mm	0,025 mm
OBJEMOVÁ PŘESNOST⁽¹⁾	9.1 m³	0.086 mm	0.064 mm
	16.6 m³	0.122 mm	0.078 mm
OBJEMOVÁ PŘESNOST (s MaxSHOT 3D NEXT Elite)⁽²⁾		0.060 mm + 0.015 mm/m	0.044 mm + 0.015 mm/m
RYCHLOST MĚŘENÍ		80 snímků / sekundu
VELIKOST DÍLU (doporučená hodnota)		0.2 – 6 m
SOFTWARE		VXelements
HMOTNOST		Sonda: 0.5 Kg C-Track: 5.7 Kg
ROZMĚRY		Sonda: 68 x 157 x 340 mm C-Track: 1031 x 181 x 148 mm
PROVOZNÍ TEPLOTA		5 – 40 °C
PROVOZNÍ VLHKOST		10 – 90 %
CERTIFIKACE		EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
PATENTY		FR 2,838,198, EP (FR, UK, DE, IT) 1,492,995

⁽¹⁾ HandyPROBE Next a HandyPROBE Next | Elite posouzení výkonnosti (akreditováno podle ISO 17025) je založeno na částečném postupu podle normy ISO 10360-12: Chyba velikosti sondy (6.2) a chyba délky (6.4). Výkon je hodnocen na sledovatelných artefaktech koule a délky.

⁽²⁾ Objemová přesnost systému při použití MaxSHOT 3D nemůže být vyšší než výchozí přesnost daného modelu.

VÝHODY DOTYKOVÉ SONDY HandyPROBE

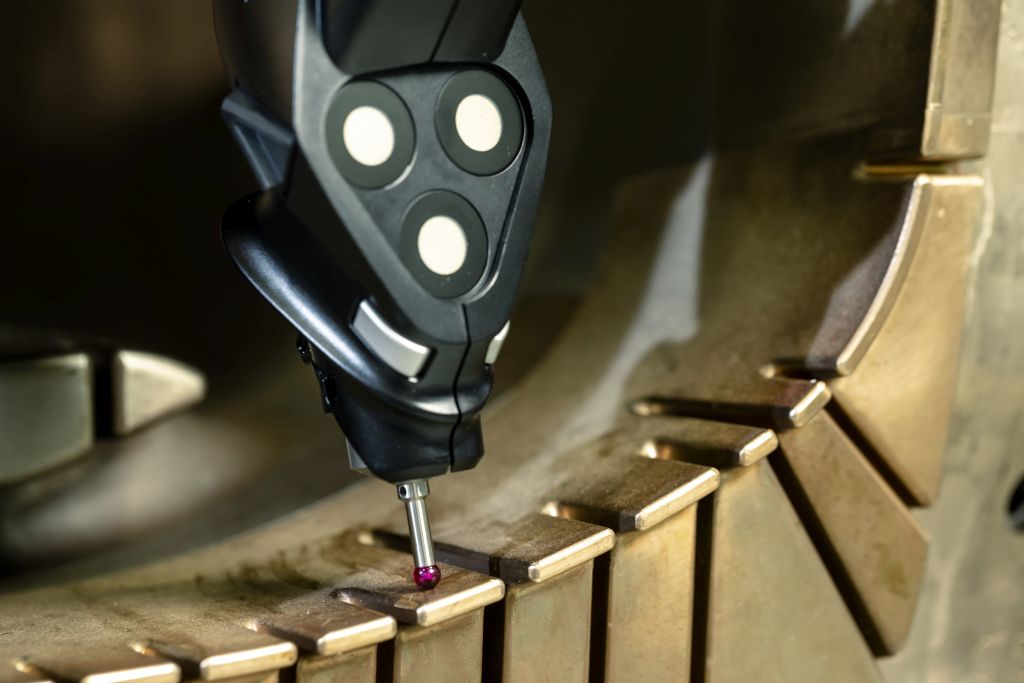

1. VYSOKÁ PŘESNOST

  Měřicí systém HandyPROBE^TM nabízí mobilní měření s přesností od 0,025 mm v pracovním prostoru 9,1 m³. Tento pracovní prostor lze jednoduše zvětšovat bez ztráty přesnosti. Systém umožnuje hlídání součásti v prostoru a do měření tak nezasahuje pracovní prostředí (vibrace, náhodné posunutí dílu, pohyb reference,…)

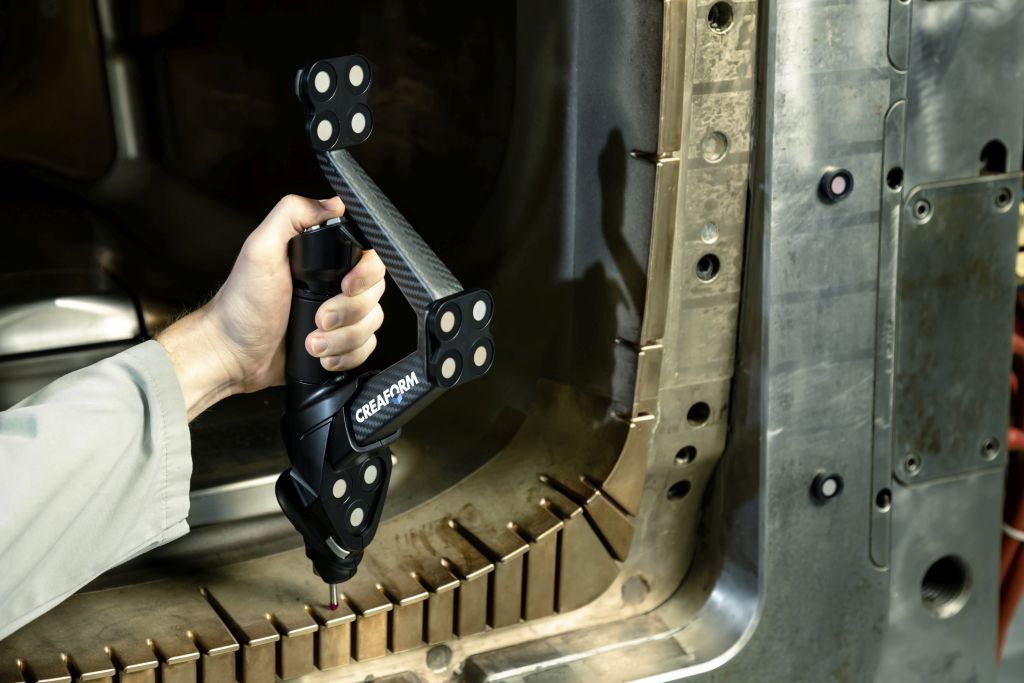

2. BEZDRÁTOVÁ TECHNOLOGIE

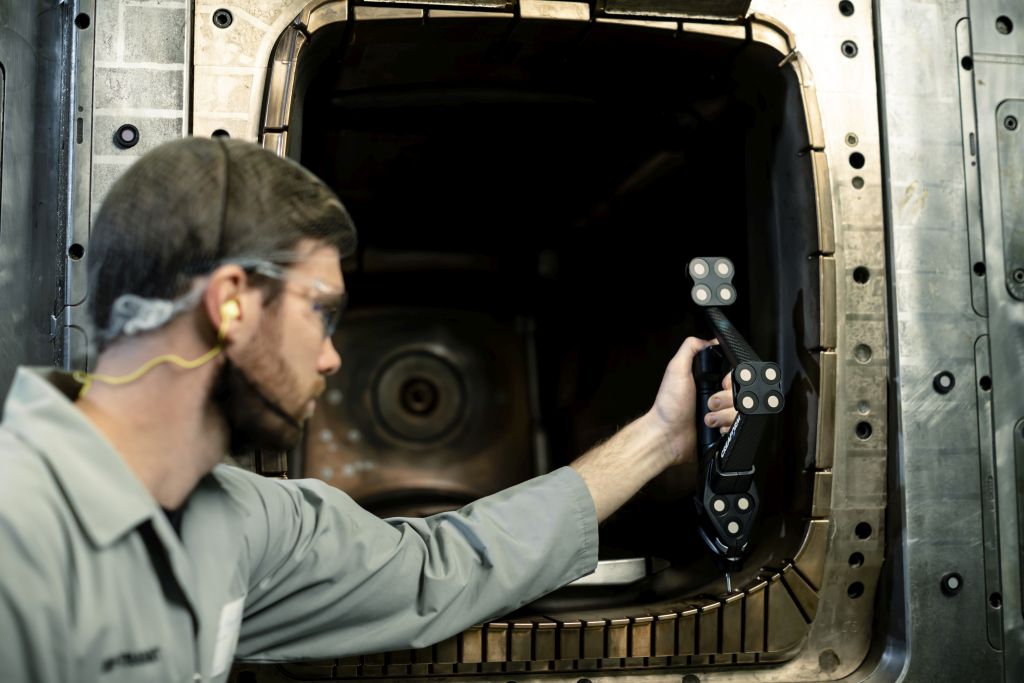

  Dotyková sonda komunikuje s počítačem pomocí bezdrátové technologie. Při měření tak obsluze nebrání v pohybu žádné kabely či jiné prvky znemožňující volný pohyb. Tato vlastnost je zvláště důležitá při měření hůře dostupných oblastí.

  Sonda je napájena tužkovými bateriemi 2x AAA. Lze je jednoduše vyměnit, popřípadě nabíjet.

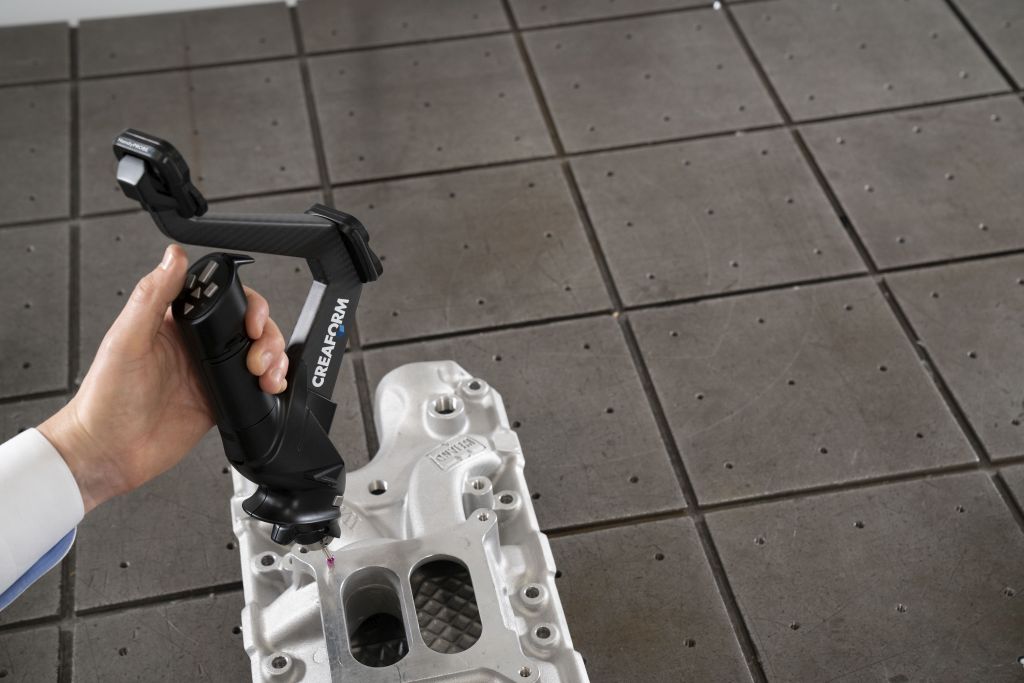

3. VZDÁLENÉ OVLÁDÁNÍ POČÍTAČE

  Na samotném těle dotykové sondy jsou umístěna multi-funkční tlačítka. Tato tlačítka uživateli umožňují všechny potřebné příkazy volat přímo ze skeneru bez nutnosti vracet se zpět k PC.
4. MOBILITA A UNIVERZÁLNOST MĚŘICÍHO SYSTÉMU

  CMM optický 3D skener HandyPROBE^TM se převáží v ochraném kufru, ve kterém jsou vložené všechny komponenty měřicího zařízení. Tento kufr unese jeden člověk a lze jej bez problému převážet v osobním automobilu.
OVLÁDACÍ PROGRAM SKENERU HandyPROBE – VXelements

Modul VXprobe umožňuje uživateli pracovat s daty získanými pomocí zařízení HandyPROBE nebo připojit toto zařízení k jiným programům.

Pomocí modulu VXprobe uživatel můžete dělat tyto úkony:
- Kalibrovat zařízení HandyPROBE a C-Track
- Polohovat díl vůči souřadnicovému systému
- Provádět elementární metrologické funkce, jako:
  – Jednoduché dotykové bodové měření
  – Dotykové bodové měření základních geometrických entit, jako jsou roviny, kružnice, mnohoúhelníky, atd.
  – Geometrické výpočty, jako jsou úhly a vzdálenosti
- Připojení k jinému programu pro kontrolu součástí
- Export nasnímaných entit do souboru IGES
Doporučené programy:

VXinspect

Program pro inspekční kontrolu naskenovaných dat. V tomto programu můžete vyhodnotit, zda je naskenovaná součást správně vyrobena. Program je vyvíjen firmou Creaform 3D a při zakoupení je součástí ovládacího software VXelements. Obsluha se tedy nemusí učit nové prostředí programu a může využít mnoha výhod přímého propojení programu s 3D skenerem.

Kompatibilní software:
- BuildIT Software & Solutions (BuildIT)
- Delcam (PowerINSPECT)
- 3D Systems – Geomagic Solutions
- InnovMetrics Software (PolyWorks Inspector)
- Inspect 3D (Inca 3D)
- Metrologic Group – Metrolog X4 and V5
- New River Kinematic – SpatialAnalyzer
- Verisurf (VerisurfMeasure)
- Wenzel Metromec (Metrosoft CM)
APLIKACE ZAŘÍZENÍ HANDYPROBE

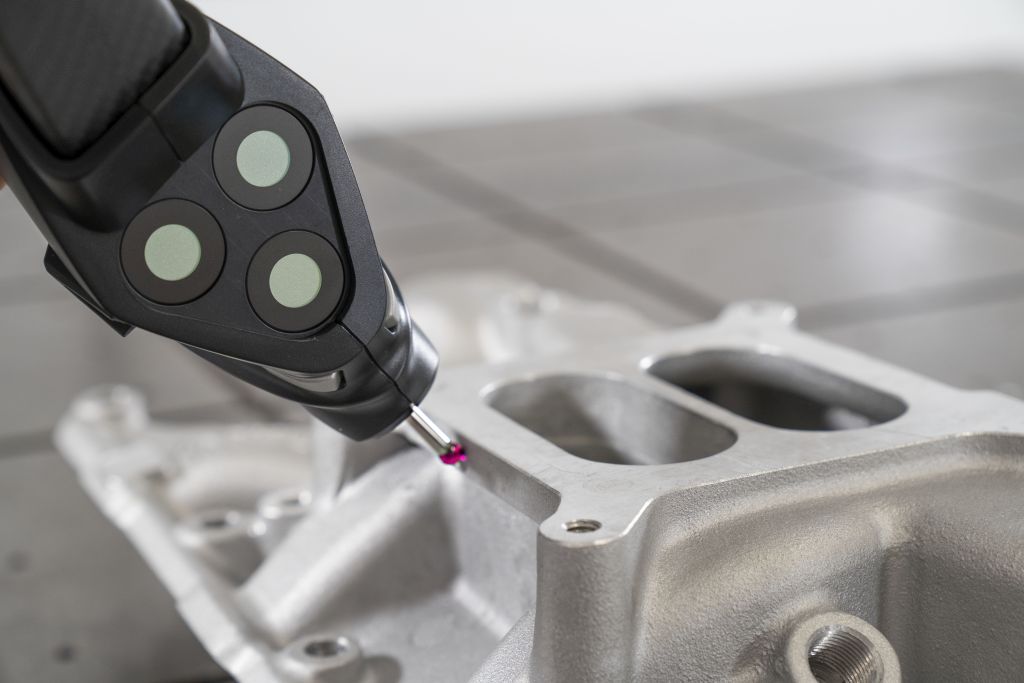

Kontrola
- Přímá kontrola CAD modelu
- Kontrola prvního kusu a kontrola dílů od dodavatele
- Posouzení shody 3D modelů s původními díly / výrobními nástroji
- Posouzení shody vyráběných dílů vůči originálním dílům
- Polohování dílů
- Certifikace nástrojů
- Při použití s optickým skenerem MetraSCAN 3D umožňuje plnou formu kontroly (3D skenování ploch + dotykové měření)
Reverzní inženýrství

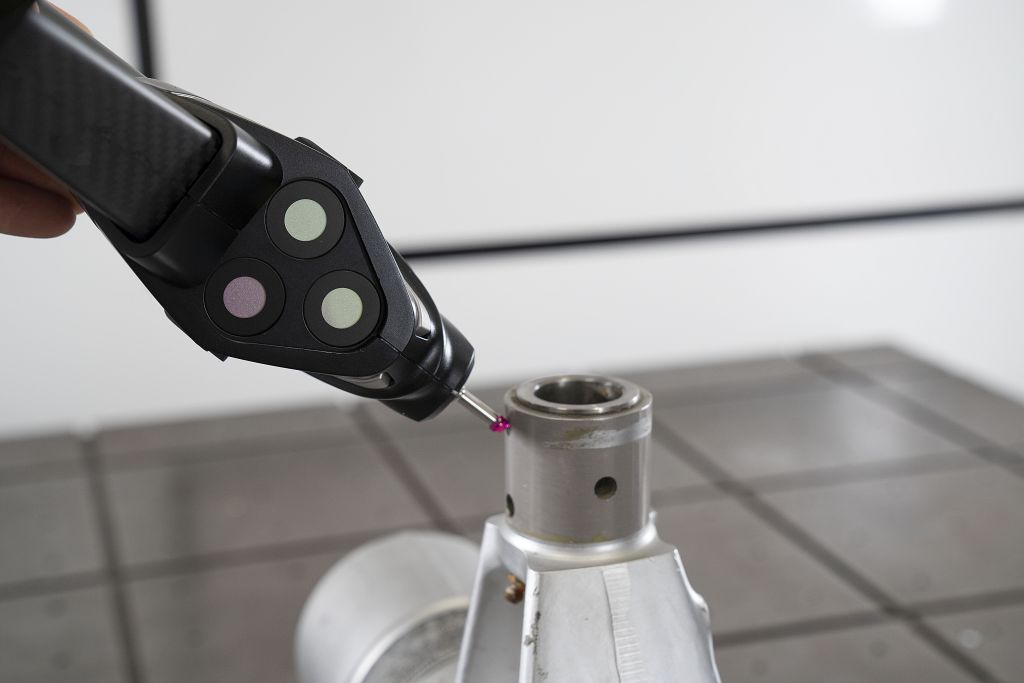

- Reverzní inženýrství geometrických entit (koule, válce, roviny)
- Při použití s optickým skenerem MetraSCAN 3D umožňuje rychlejší a přesnější reverzní inženýrství smíšených dílů (geometrické a volně tvarované)
