MAXSHOT 3D

Optický 3D skener MaxSHOT 3D je doplňkový produkt, který přidává fotogrammetrickou přesnost a rychlost jiným produktům z nabídky Creaform. Toto vylepšení je vhodné aplikovat pro větší modely (cca 3 m a větší).

Výrobky firmy Creaform jsou proslulé svou přenosností, spolehlivostí a velmi snadným používáním s propracovaným designem.

MaxSHOT 3D lze používat i samostatně pro optickou kontrolu dílů. Na díl se umístí poziční body a po nasnímání jsou tyto značky okamžitě porovnány s CAD daty. Vyhodnocení odchylek je tak velmi rychlé a jednoduché.

Poptávka produktu

Zobrazit kompletní fotogalerii

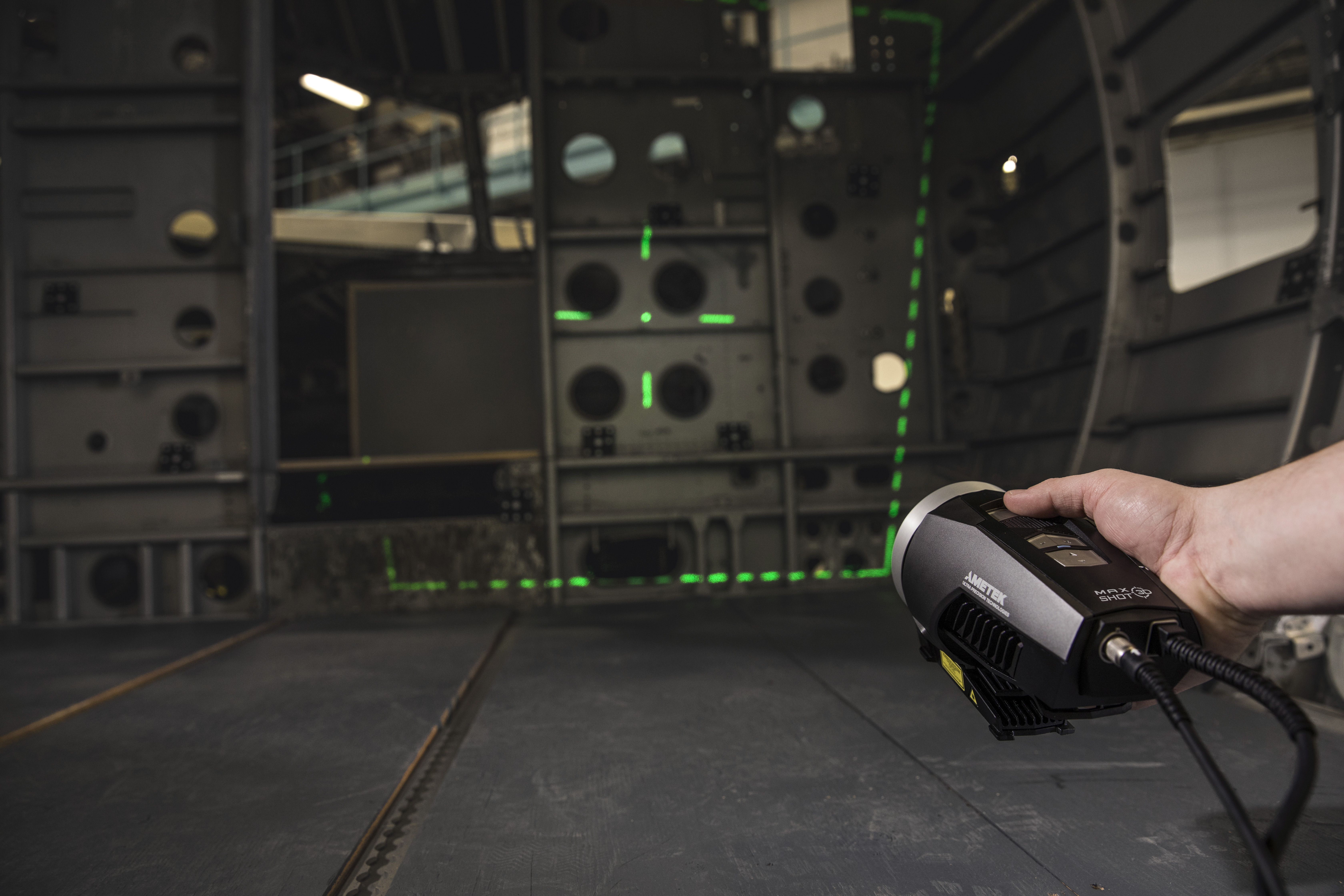

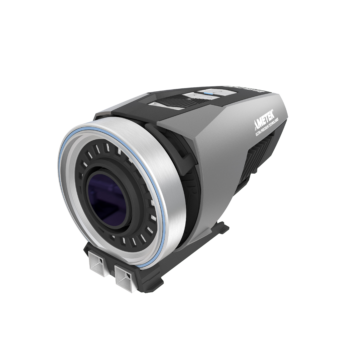

MaxSHOT3D-portability-photogrammetry-camera

Příklad použití

Firma vlastní skener HandySCAN a doposud skenovala díly kolem 1,5 m. Přesnost 0,05 mm jim bohatě postačovala. V současnosti pracují na projektech, kde musí skenovat součásti o šestimetrové délce. Přesnost skenu se tedy snížila na cca 0,32 mm. Díky přidání zařízení MaxSHOT 3D se přesnost na 6 m dlouhém díle udrží na 0,095 mm.

Snadné použití

Díky propracovanému designu zařízení a pokročilému uživatelskému prostředí lze na základě série fotografií ze zařízení kompletně sestavit model s vysokou přesností. Celý proces snímání a sestavování pozičních značek do modelu je otázkou chvilky.

Pracovní postup je velmi jednoduchý:

Umístění několika kódových značek buď na objekt, který chceme skenovat, nebo okolo něj.
Vytvořit zařízením sérii fotografií skenovaného předmětu.
Spustit v programu automatickou tvorbu modelu pozičních značek z fotografií (triangulace fotografií).

Díky tomuto jednoduchému procesu jsou poziční body rychle a velmi přesně převedeny do 3D. Díky kalibračním tyčím umístěným kdekoliv v prostoru snímaní je celému modelu přidáno správné měřítko. Jakmile je pomocí fotogrammetrie vytvořen 3D model pozičních značek, můžeme tento soubor použít pro Creaform 3D přenosné skenery, nebo pro dotykový CMM skener. Skenery následně automaticky používají zachycené poziční značky zařízením MaxSHOT 3D s vysokou přesností pro své polohování v prostoru.

Výhody využití optického zařízení MaxSHOT 3D
- Ještě přesnější objemové měření velkých dílů
- Zvýšení přesnosti zařízení od firmy Creaform díky fotogrammetrii
- Velmi jednoduché ovládání
- Real-time vizualizace a ověřování získaných dat
- Celý proces řídí krok za krokem VXshot modul
- Ergonomický design
- Kratší doba měření větších součástí
- Lehký a přenosný
Obslužný software VXelements

VXelements uživatelům komfortní snímání dat bez nutnosti předchozí praxe s tímto zařízením. Tento software je pro všechny 3D skenery od firmy Creaform stejný, obsluha se tak nemusí učit nové pracovní prostředí a vše komunikuje přímo. Celý proces snímání dat probíhá pomocí průvodce, který obsluhu informuje o stavu snímání a popřípadě nutnosti dalších dat. Program například upozorňuje na tyto skutečnosti:
- Okamžitě upozorní obsluhu, pokud program potřebuje více fotografií ke zvýšení přesnosti měření.
- Real-time vizualizace a přepočtení polohy modelu. Díky těmto výpočtům je možné ihned vidět všechny nasnímané body s nejvyšší přesností.
- Ihned po nasnímání pozičních bodů lze ve stejné relaci začít 3D skenování.
- Software interaktivně během snímání upozorňuje obsluhu, zda je překryv snímků dostačující, nebo musí překryv zvýšit.
Aplikace zařízení MaxSHOT 3D

Kontrola
- Přímá analýza CAD modelu
- Kontrola prvního kusu a kvality dílů od dodavatele
- Seřízení a kontrola velkých nástrojů
- Kontrola velkých odlitků
- Kontrola nebo konečný design velkých forem
- Posouzení shody 3D modelů s původními díly / výrobními nástroji
- Posouzení shody vyráběných dílů vůči originálním dílům
- Polohování dílů
Reverzní inženýrství
- Reverzní inženýrství geometrických entit (koule, válce, roviny)

Technické specifikace: MaxSHOT 3D

Systém MaxSHOT 3D generuje 3D model polohy pozičních značek na modelu a kolem něj. Tyto značky mohou být použity se všemi zařízeními Handyscan 3D, HandyPROBE a MetraSCAN. Tyto značky určují polohu zařízení vůči skenovanému objektu.

		MaxSHOT Next™	MaxSHOT Next™\|Elite
Objemová přesnost⁽¹⁾		0.025 mm/m	0.015 mm/m
Průměrná odchylka⁽²⁾		0.008 mm/m	0.005 mm/m
Objemová přesnost (v kombinaci s)	HandySCAN 300™ HandySCAN 700™	0.020 mm + 0.025 mm/m	0.020 mm + 0.015 mm/m
	HandyPROBE Next™ ⁽³⁾	0.060 mm + 0.025 mm/m	0.060 mm + 0.015 mm/m
	HandyPROBE Next™\|Elite ⁽³⁾	0.044 mm + 0.025 mm/m	0.044 mm + 0.015 mm/m
	MetraSCAN 350™ ^{(3) MetraSCAN 750™ (3)}	0.060 mm + 0.025 mm/m	0.060 mm + 0.015 mm/m
	MetraSCAN 350™\|Elite ⁽³⁾ MetraSCAN 750™\|Elite ⁽³⁾	0.044 mm + 0.025 mm/m	0.044 mm + 0.015 mm/m
Váha		0.79 kg
Rozměry		104 x 180 x 115 mm
Provozní okolní teplota		5-40°C
Provozní okolní vlhkost (bez kondenzace)		10-90%
Certifikace		EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), IP50, WEEE, Laser class (2M)

(1) Na základě normy VDI / VDE 2634 část 1. Výkonnost je posuzována měřením 35 délek na sledovatelných artefaktech (hodnota = maximální odchylka).
(2) Na základě normy VDI / VDE 2634 část 1. Výkonnost se vyhodnocuje pomocí 35 měření délky na sledovatelných artefaktech (hodnota = průměrná odchylka).
(3) Účinnost objemové přesnosti systému při použití modelu MaxSHOT 3D nemůže být lepší než výchozí výkon pro objemovou přesnost daného modelu.
